نقش ژئوفیزیک در اکتشاف مواد معدنی

ژئوفیزیک به‌تنهایی منجر به کشف یک ذخیره معدنی نمی‌شود، اما یکی از مؤثرترین ابزارها برای کاهش عدم قطعیت در تصمیم‌گیری‌های اکتشافی است. نتایج مطالعات ژئوفیزیکی در کنار اطلاعات زمین‌شناسی، ژئوشیمی، سنجش از دور و حفاری، به انتخاب دقیق‌تر اهداف اکتشافی و طراحی مراحل بعدی پروژه کمک می‌کنند.

از مهم‌ترین کاربردهای ژئوفیزیک در اکتشاف می‌توان به موارد زیر اشاره کرد:

  • شناسایی ساختارهای زمین‌شناسی پنهان
  • تعیین گسترش ناهنجاری‌ها در زیر سطح
  • تعیین محل مناسب حفاری
  • تکمیل مدل زمین‌شناسی
  • کاهش ریسک عملیات حفاری
  • اولویت‌بندی اهداف اکتشافی

چارچوب اجرایی

جدول خلاصه خدمات ژئوفیزیک اکتشافی

مرحله هدف
طراحی مطالعه و انتخاب روش انطباق روش با مدل کانساری و هدف پروژه
طراحی شبکه و کنترل کیفیت تولید داده قابل اعتماد
پردازش و تفسیر شناسایی ناهنجاری‌های زیرسطحی
تلفیق با سایر داده‌ها تعیین اهداف مناسب برای ادامه اکتشاف

قابلیت‌های اجرایی

خدمات ژئوفیزیک اکتشافی در زر یاب نگاره کوروش

خدمات ژئوفیزیک در زر یاب نگاره کوروش متناسب با اهداف هر پروژه و مدل کانساری طراحی می‌شود. انتخاب روش مناسب، طراحی شبکه برداشت، نظارت بر اجرای عملیات، کنترل کیفیت داده‌ها و تفسیر نتایج، بخش‌های اصلی این خدمات را تشکیل می‌دهند.

دامنه خدمات شرکت شامل:

  • طراحی برنامه مطالعات ژئوفیزیکی
  • انتخاب روش مناسب بر اساس شرایط پروژه
  • طراحی شبکه برداشت
  • نظارت بر عملیات صحرایی
  • کنترل کیفیت داده‌ها
  • پردازش و تفسیر اطلاعات
  • تلفیق نتایج با سایر داده‌های اکتشافی
  • تهیه گزارش‌های فنی و نقشه‌های ژئوفیزیکی

تصمیم‌گیری فنی

انتخاب روش مناسب ژئوفیزیکی

انتخاب روش ژئوفیزیکی یکی از مهم‌ترین مراحل طراحی پروژه است. این انتخاب بر اساس عوامل مختلفی انجام می‌شود، از جمله:

نوع ماده معدنی هدف

مدل کانساری

شرایط زمین‌شناسی منطقه

عمق مورد انتظار کانه‌زایی

توپوگرافی منطقه

محدودیت‌های اجرایی پروژه

به همین دلیل، پیش از آغاز عملیات، شرایط هر پروژه به‌صورت مستقل بررسی می‌شود تا مناسب‌ترین روش یا ترکیبی از روش‌های ژئوفیزیکی انتخاب شود.

نمونه عملیات و خروجی‌ها

عملیات مغناطیس‌سنجی و نقشه ناهنجاری مغناطیسی

نمونه‌های زیر روند اجرای عملیات برداشت مغناطیس‌سنجی در یک پروژه اکتشافی و خروجی نهایی آن به‌صورت نقشه ناهنجاری مغناطیسی را نمایش می‌دهد.

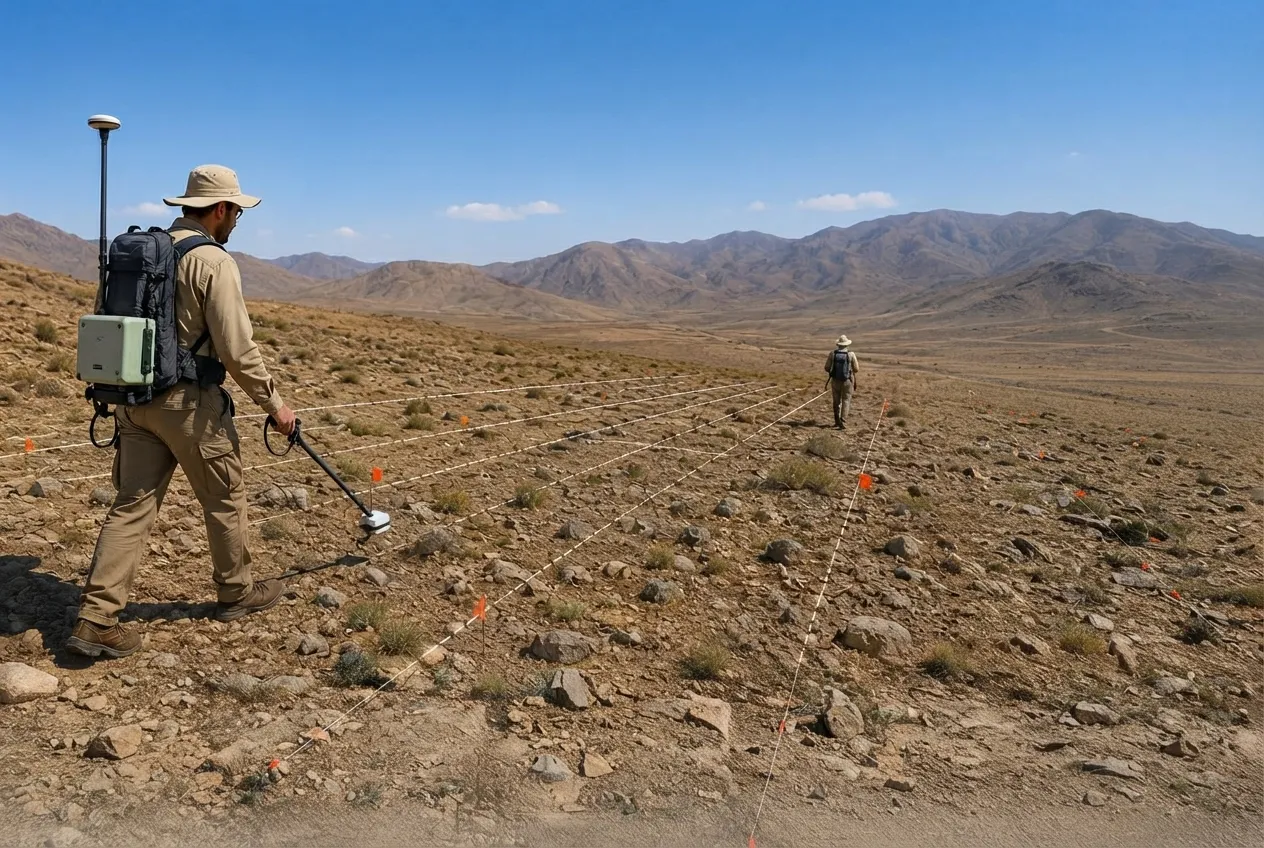

عملیات برداشت مغناطیس سنجی در یک پروژه اکتشافی - کارشناس در حال برداشت داده در خطوط منظم صحرایی

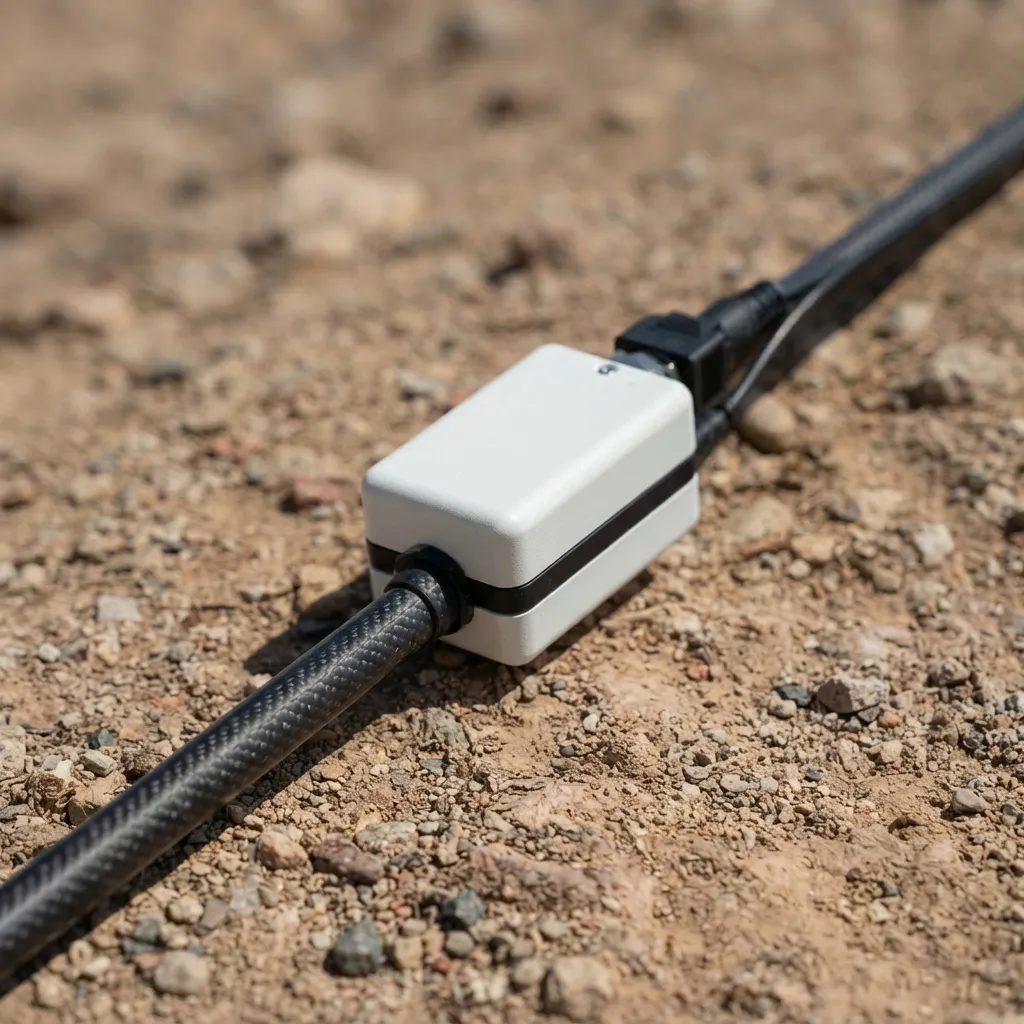

مغناطیس سنج پروتونی مورد استفاده در عملیات برداشت مغناطیسی

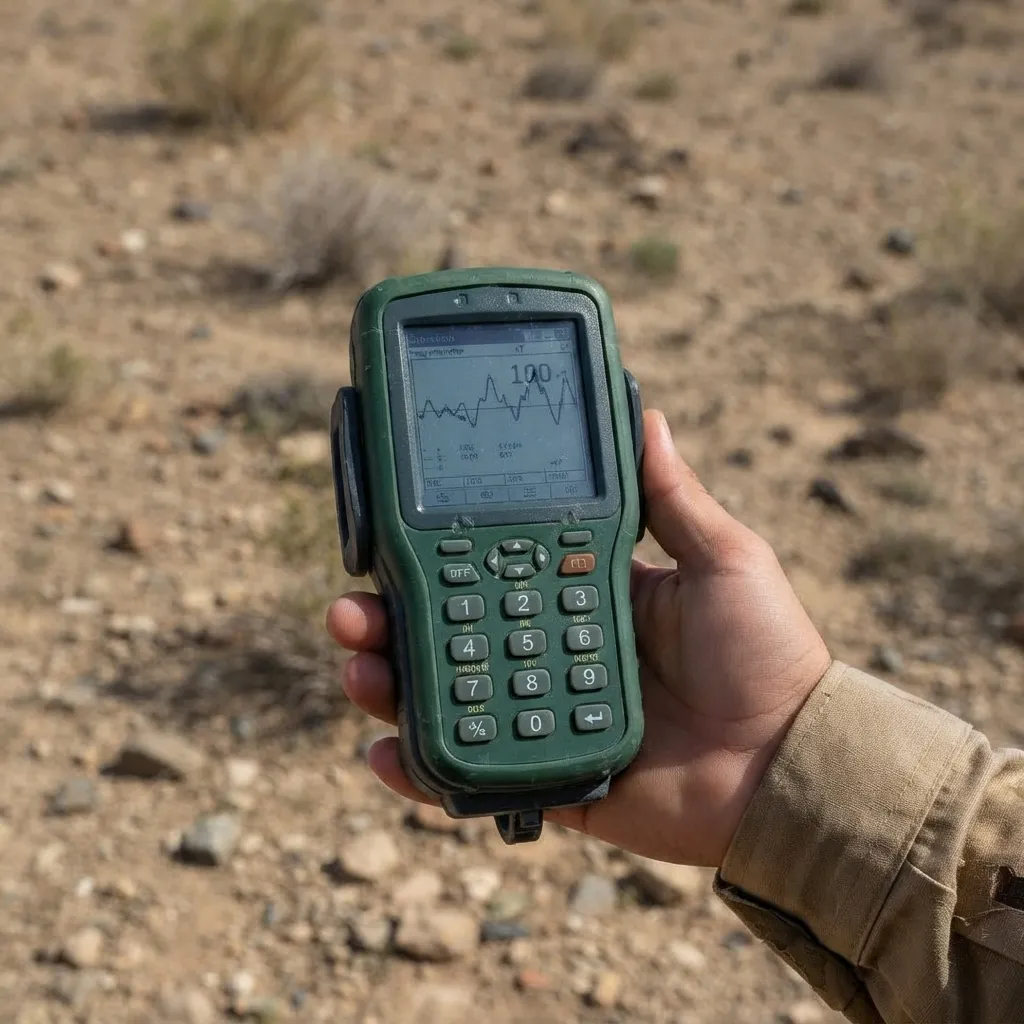

ثبت داده های مغناطیسی توسط کارشناس در حین عملیات صحرایی

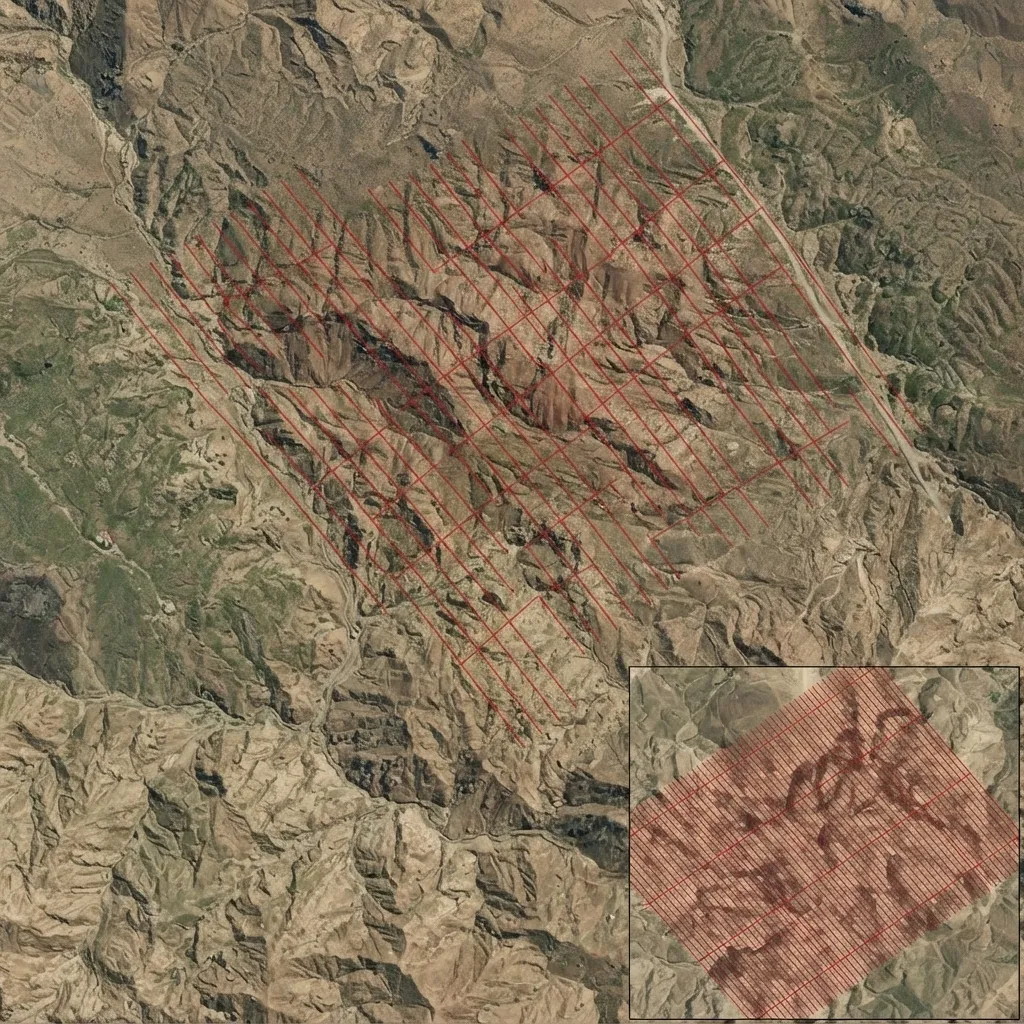

خطوط برداشت مغناطیس سنجی طراحی شده روی سطح زمین در منطقه اکتشافی

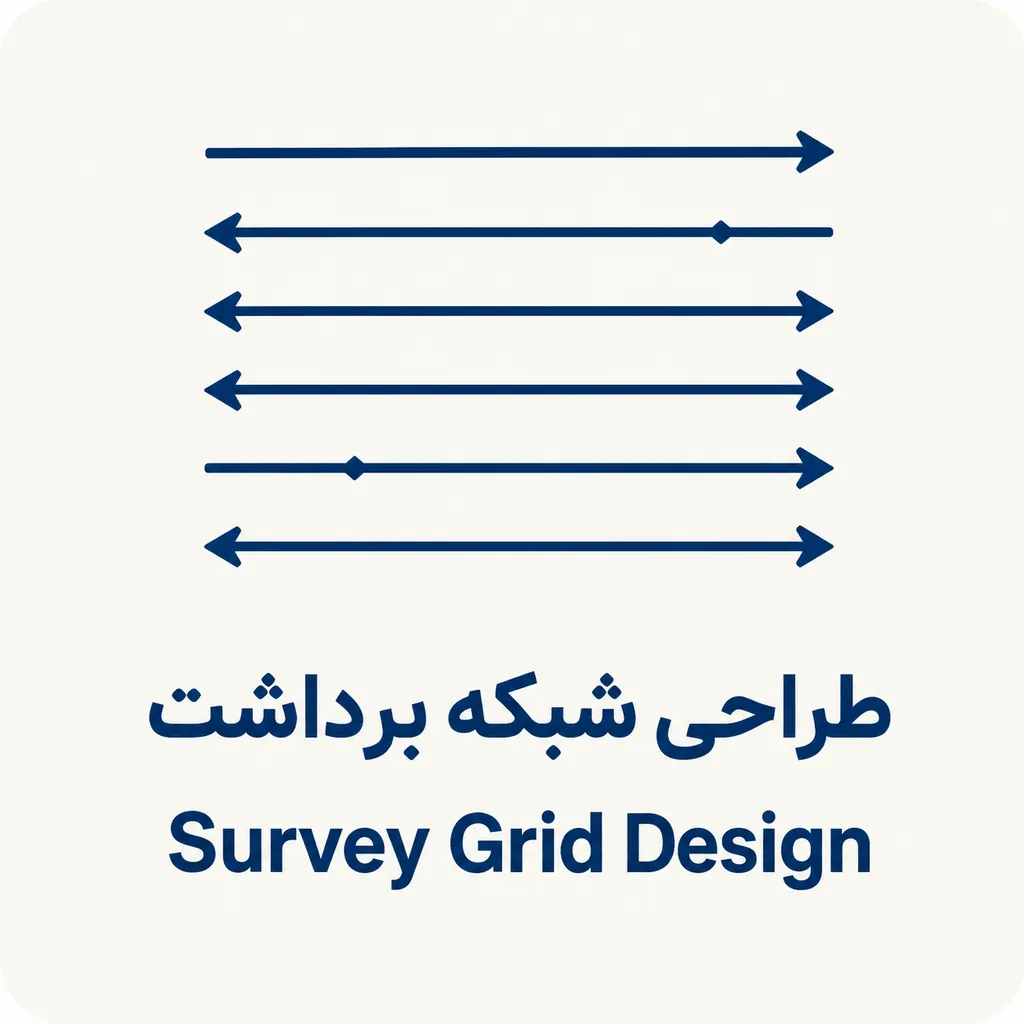

مرحله اول: طراحی شبکه برداشت مغناطیسی
مرحله دوم: برداشت داده ها در خطوط منظم
مرحله سوم: داده های خام مغناطیسی
مرحله چهارم: پردازش و اصلاح داده های مغناطیسی

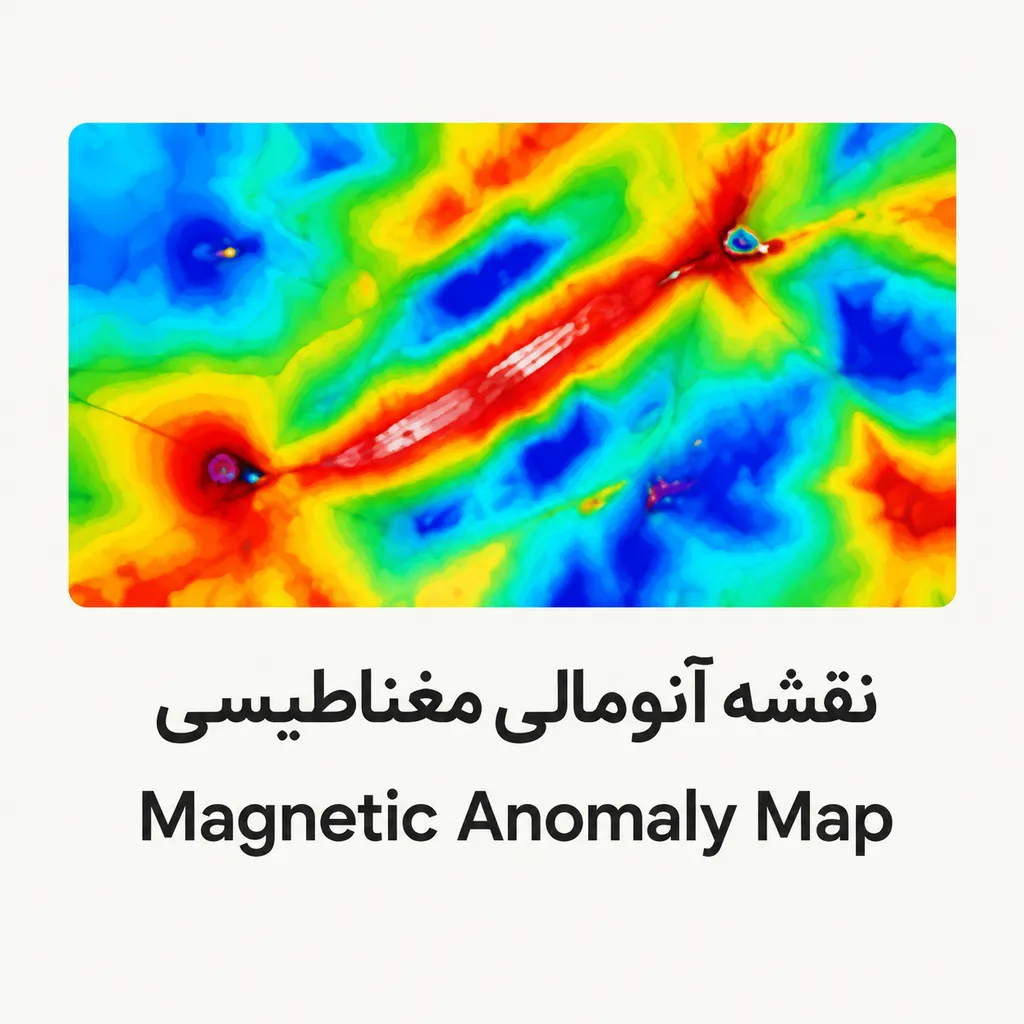

مرحله پنجم: نقشه آنومالی مغناطیسی نهایی

نمونه نقشه ناهنجاری مغناطیسی

Example Magnetic Anomaly Map

ZAR YAB NEGAREH KOUROSH زریاب نگاره کوروش

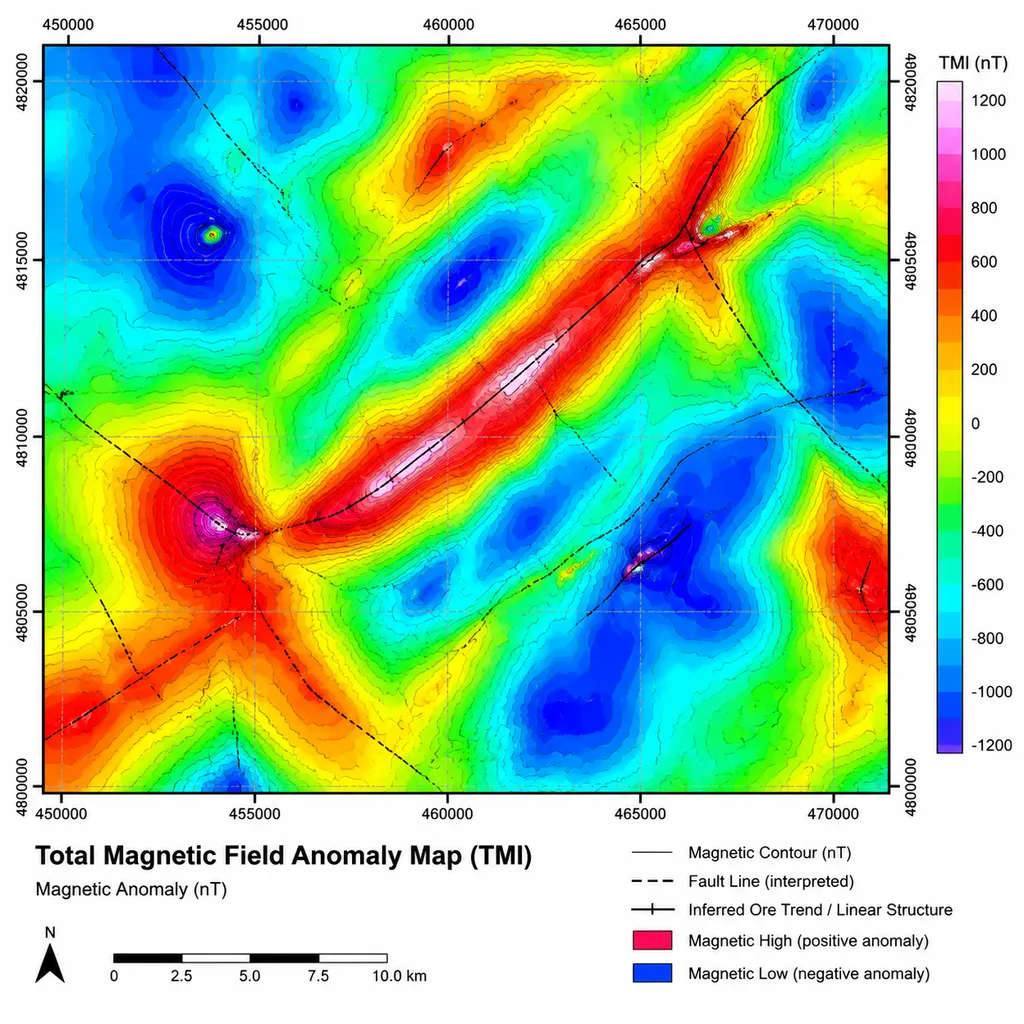

نقشه شدت میدان مغناطیسی کامل (nT) با نمایش اهداف T1 تا T4 و ساختارهای زمین شناسی

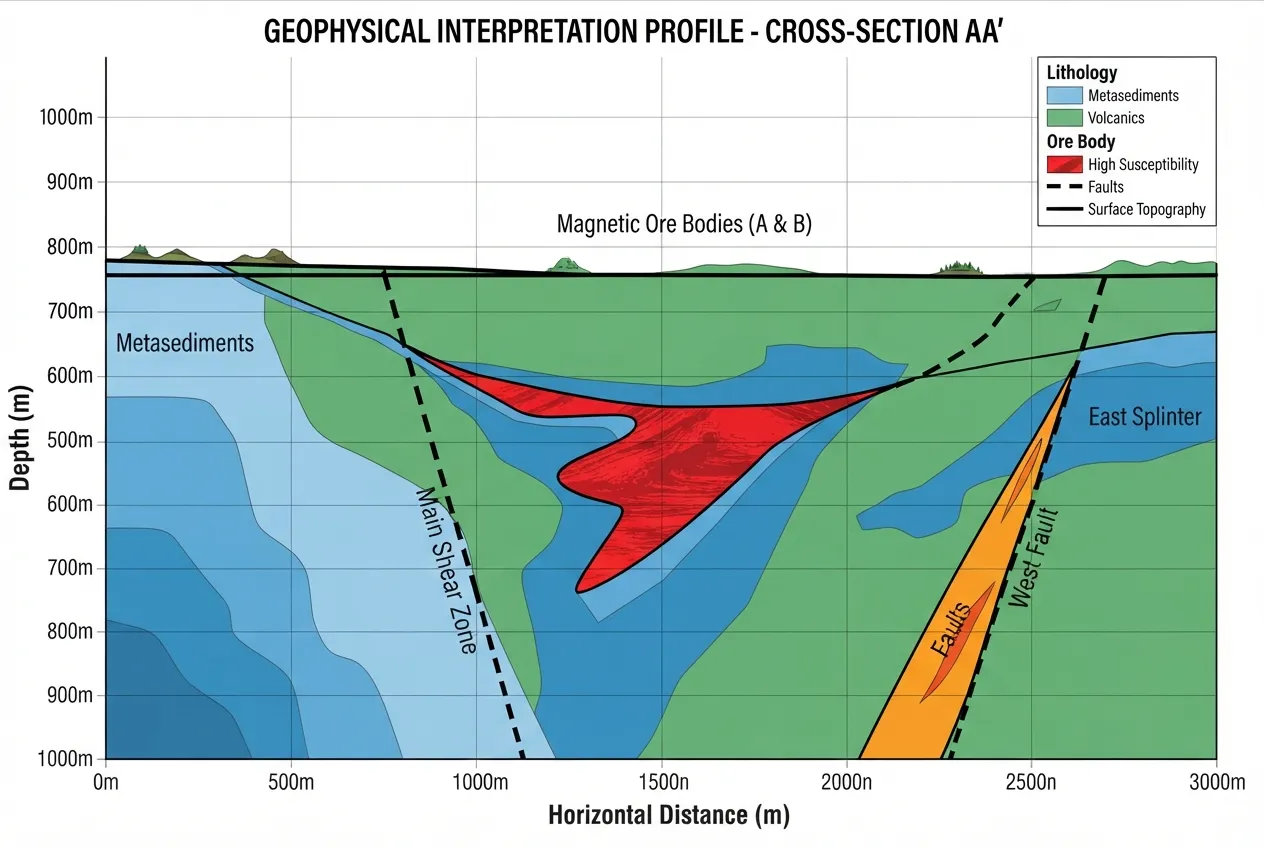

مقطع تفسیری A-A' - توزیع عمقی ناهنجاری مغناطیسی

ویژگی‌های نقشه

Map Features

  • داده هوایی با ارتفاع ثابت
  • فیلتر مشتق قائم اعمال شده
  • نمایش شدت میدان مغناطیسی کل
  • Airborne data with constant elevation
  • Vertical derivative filter applied
  • Total magnetic intensity displayed

راهنما

Legend
شدت ناهنجاری مغناطیسی (nT) Magnetic Anomaly (nT)
بسیار زیاد / Very High
زیاد / High
متوسط / Moderate
کم / Low
بسیار کم / Very Low
علائم ساختاری Structural Symbols
گسل اصلی / Major Fault
گسل احتمالی / Inferred Fault
جهت حرکت گسل / Fault Movement
خطواره / Lineament
رودخانه و آبراهه / Drainage
هدف اکتشافی / Exploration Target

توضیحات

Interpretation
  • نواحی با شدت بالا (رنگ‌های قرمز تا بنفش) نشان‌دهنده منشأ مغناطیسی احتمالی است.
  • اهداف T1 تا T4 مناطق اولویت‌دار برای بررسی‌های تکمیلی می‌باشند.
  • انطباق ناهنجاری‌های مغناطیسی با ساختارهای زمین‌شناسی می‌تواند نشانه‌ای از کنترل ساختاری کانسارها باشد.
  • High intensity zones (red to purple colors) indicate potential magnetic sources.
  • Targets T1 to T4 are priority areas for follow-up exploration.
  • The correlation between magnetic anomalies and geological structures may indicate structural control of mineralization.
گام کلیدی 1

طراحی مطالعات ژئوفیزیکی

موفقیت یک پروژه ژئوفیزیکی تنها به انتخاب روش مناسب محدود نمی‌شود. طراحی صحیح شبکه برداشت، فاصله ایستگاه‌ها، جهت پروفیل‌ها، تراکم برداشت‌ها و کنترل کیفیت عملیات، تأثیر مستقیمی بر کیفیت نتایج خواهد داشت.

عوامل مؤثر در طراحی: در طراحی مطالعات ژئوفیزیکی، عواملی مانند نوع کانسار، ابعاد هدف، شرایط توپوگرافی، محدودیت‌های اجرایی و مرحله اکتشاف مورد توجه قرار می‌گیرند تا داده‌های حاصل بتوانند پاسخگوی اهداف پروژه باشند.
گام کلیدی 2

پردازش و تفسیر داده‌های ژئوفیزیکی

پس از پایان عملیات صحرایی، داده‌های برداشت‌شده وارد مرحله پردازش و تفسیر می‌شوند. در این مرحله، داده‌های خام کنترل، اصلاح و آماده تحلیل می‌شوند تا ناهنجاری‌های واقعی از اثرات محیطی و خطاهای اندازه‌گیری تفکیک شوند.

رویکرد تلفیقی در تفسیر: تفسیر نتایج ژئوفیزیکی همواره در ارتباط با اطلاعات زمین‌شناسی، ژئوشیمی، سنجش از دور و حفاری انجام می‌شود. این تلفیق داده‌ها، احتمال تفسیر صحیح ناهنجاری‌ها و انتخاب دقیق‌تر اهداف اکتشافی را افزایش می‌دهد.

نتایج و دستاوردها

خروجی مطالعات ژئوفیزیکی

خروجی مطالعات ژئوفیزیک، صرفاً مجموعه‌ای از داده‌های عددی نیست؛ بلکه اطلاعات پردازش‌شده و تفسیرشده‌ای است که مبنای تصمیم‌گیری در مراحل بعدی پروژه قرار می‌گیرد.

نقشه‌های ناهنجاری ژئوفیزیکی

پلان‌های کانتوری 2D از توزیع شدت ناهنجاری‌ها در گستره محدوده اکتشافی

پروفیل‌های ژئوفیزیکی

نمودارهای خطی و مقاطع تغییرات مقادیر فیزیکی روی امتداد خطوط برداشت

مقاطع تفسیری

تفسیر ساختارها، لایه‌بندی‌ها و زون‌های بی‌هنجاری با تلفیق شواهد ژئولوژی

مدل‌های دوبعدی یا سه‌بعدی

وارون‌سازی (Inversion) داده‌ها جهت مدل‌سازی سه‌بعدی ابعاد و هندسه کانسار

تعیین اهداف پیشنهادی حفاری

اولویت‌بندی نقاط دقیق گمانه‌ها جهت به حداقل رساندن ریسک مالی حفاری

گزارش تفسیر ژئوفیزیکی

مستند جامع مهندسی شامل روش‌شناسی، کنترل کیفیت، نتایج و پیشنهادات اجرایی

نمونه برداشت IP و مقاومت‌سنجی در عملیات صحرایی

Example IP and Resistivity Survey in Field Operation

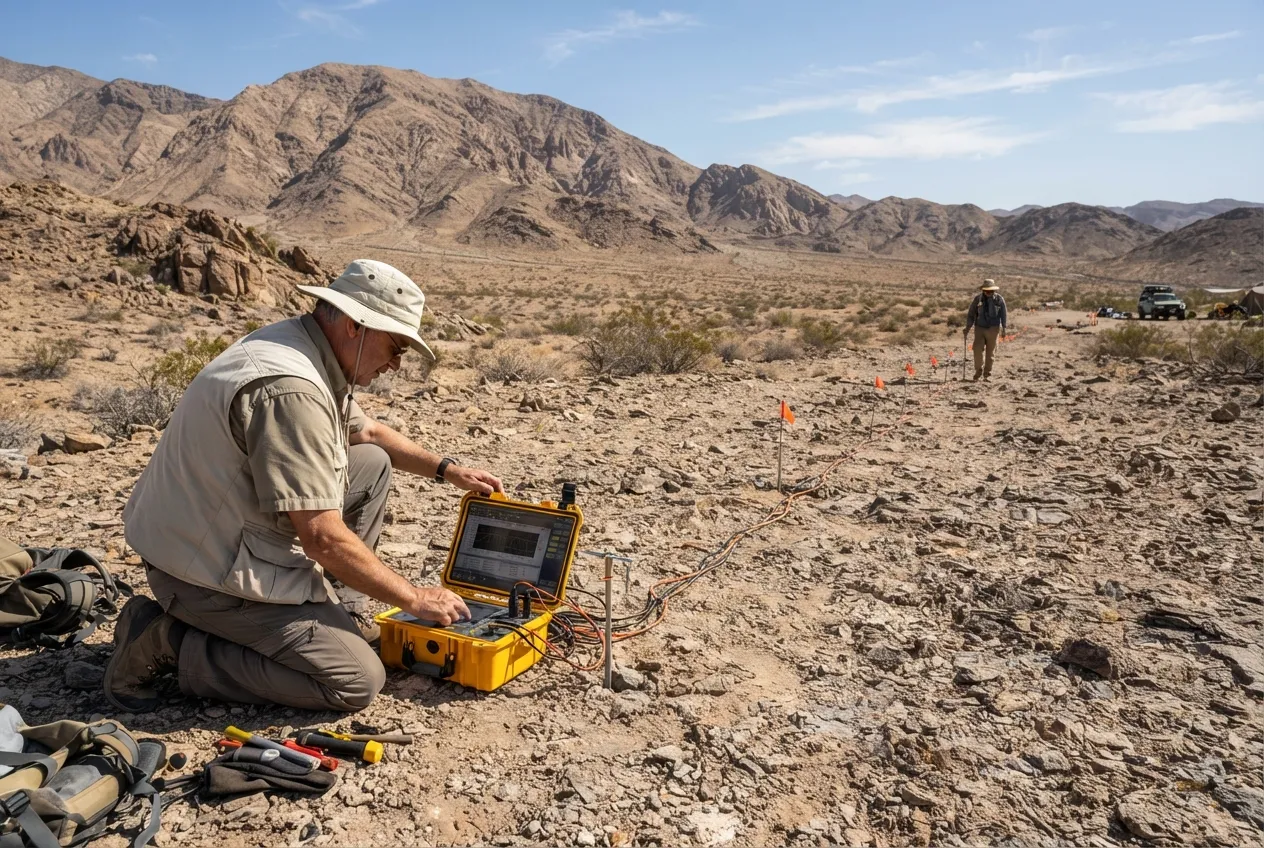

عملیات صحرایی برداشت IP و مقاومت سنجی
دستگاه برداشت داده Data Acquisition System
الکترودهای جریان (A,B) Current Electrodes (A,B)
الکترودهای پتانسیل (M,N) Potential Electrodes (M,N)
کابل‌های اتصال Connection Cables

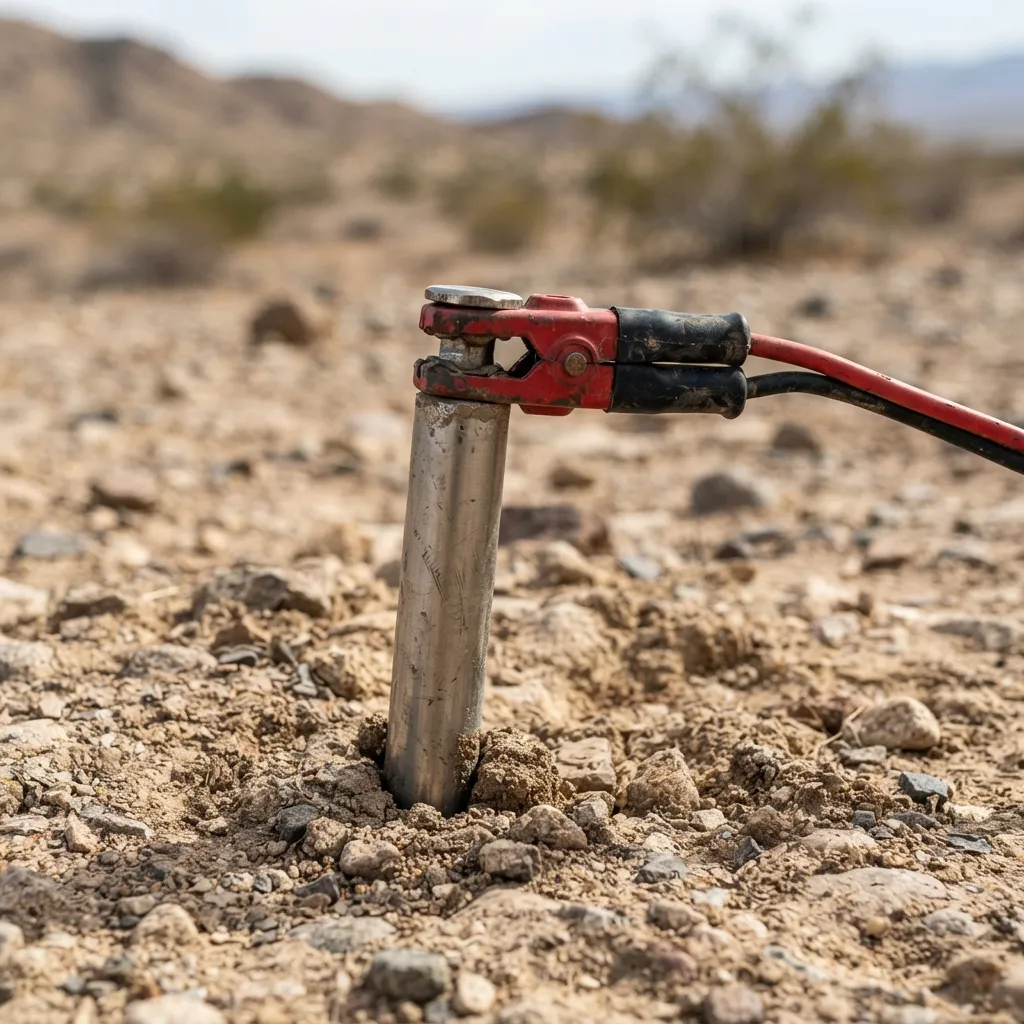

الکترود کوبیده شده در زمین
الکترود کوبیده شده در زمین Driven Electrode

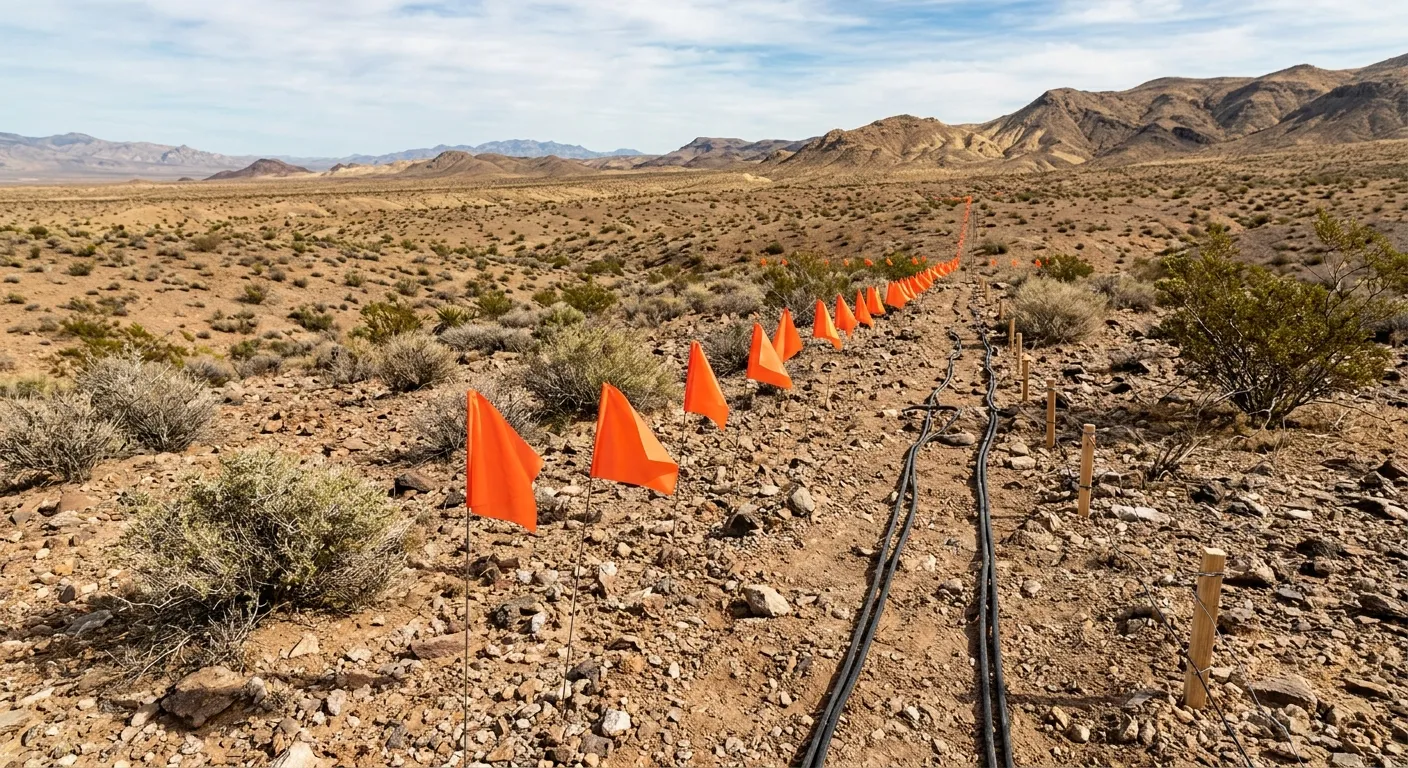

آرایش خط اندازه گیری
آرایش خط اندازه‌گیری Survey Line Layout

مشخصات برداشت

Survey Parameters
  • آرایش: دوقطبی-دوقطبی
    Array: Dipole–Dipole
  • فاصله الکترودها: a
    Electrode spacing: a
  • سطوح برداشت: n=1 تا 8
    Levels: n = 1 to 8
  • طول خط: متغیر
    Line length: Variable

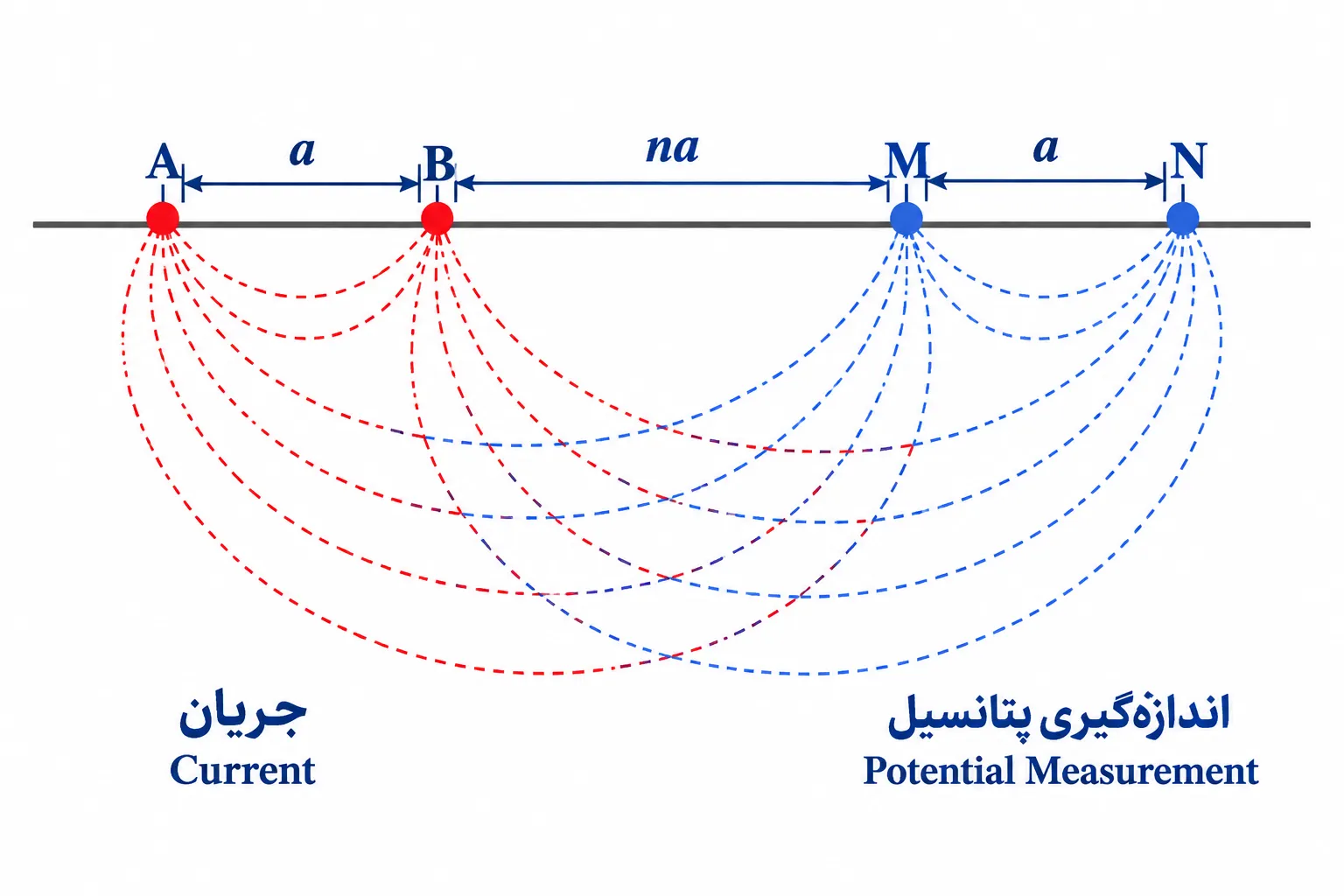

آرایش دوقطبی–دوقطبی Dipole–Dipole Array
دیاگرام شماتیک آرایش دوقطبی دوقطبی در برداشت ژئوفیزیکی
مراحل عملیات Survey Workflow
برنامه ریزی و آماده سازی برنامه‌ریزی و آماده‌سازی Planning & Preparation
←
کوبیدن الکترودها کوبیدن الکترودها Electrode Installation
←
برداشت داده برداشت داده Data Acquisition
←
کنترل کیفیت داده ها کنترل کیفیت داده‌ها Data Quality Check
←
پردازش و تفسیر نتایج پردازش و تفسیر نتایج Processing & Interpretation

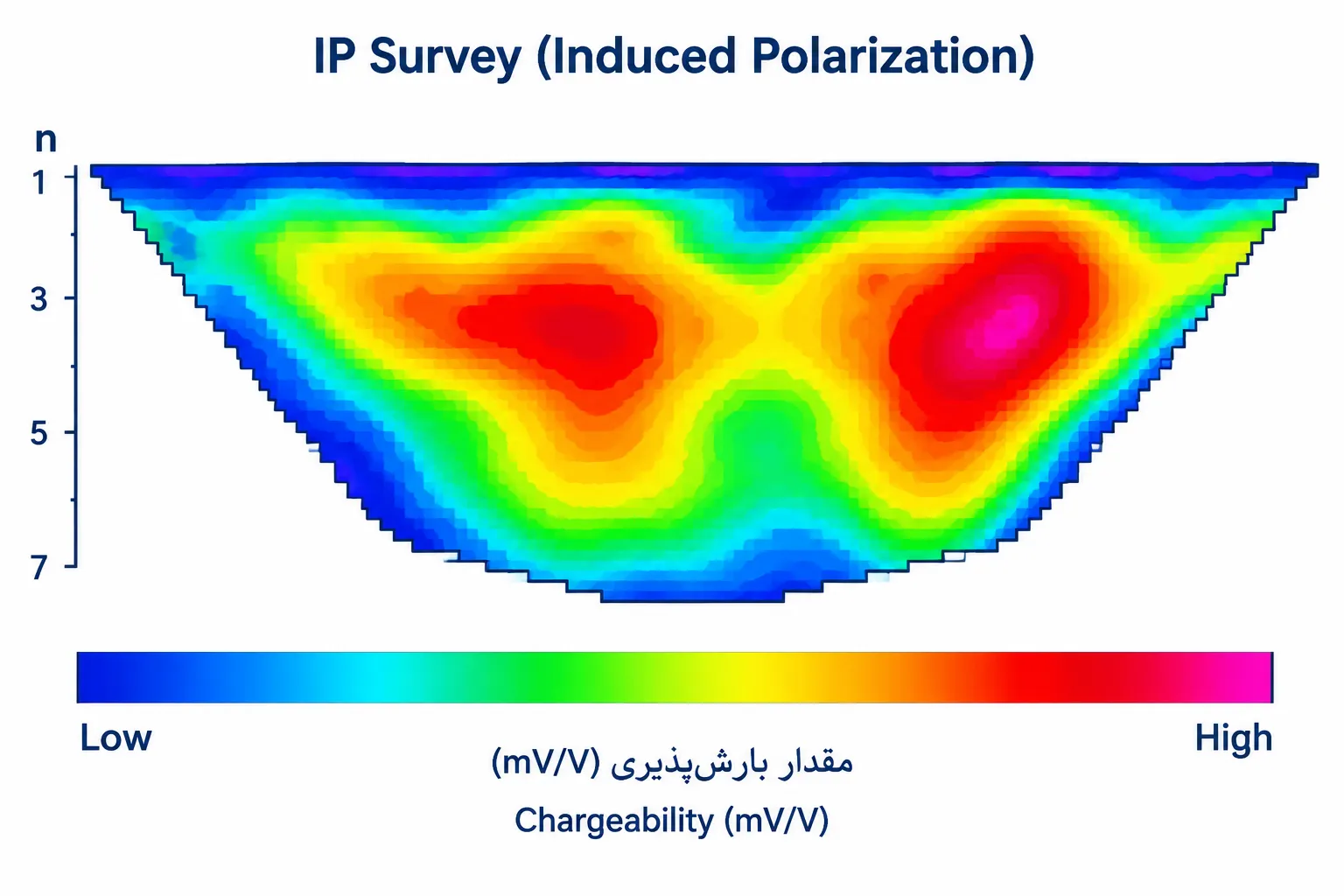

برداشت IP (بارش‌پذیری القایی)
برداشت IP بارش پذیری القایی
Low مقدار بارش‌پذیری (mV/V) / Chargeability (mV/V) High

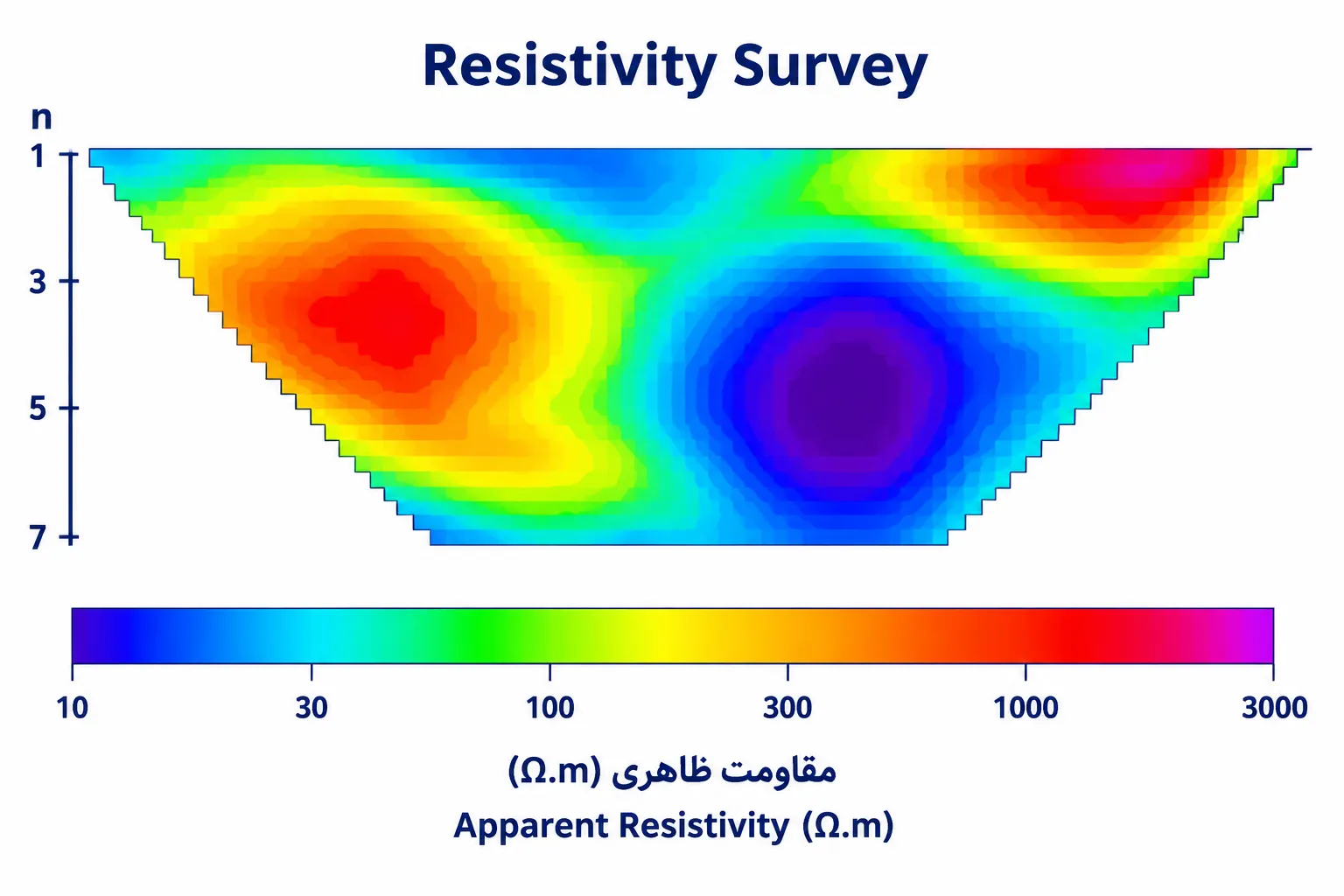

برداشت مقاومت‌سنجی
برداشت مقاومت سنجی Resistivity Survey
10 30 100 300 1000 3000
مقاومت ظاهری (Ω.m) / Apparent Resistivity (Ω.m)

کاربردها

Applications
  • شناسایی ساختارهای کانسارزایی
    Identification of mineralized structures
  • تعیین پهنه‌های سولفیدی
    Detection of sulfide zones
  • مطالعات آب‌های زیرزمینی
    Groundwater investigations
  • مطالعات مهندسی و ژئوتکنیک
    Engineering and geotechnical studies

نمونه پروفیل تفسیرشده IP و مقاومت‌سنجی

Example Interpreted IP and Resistivity Profile

SWجنوب‌غرب
NEشمال‌شرق

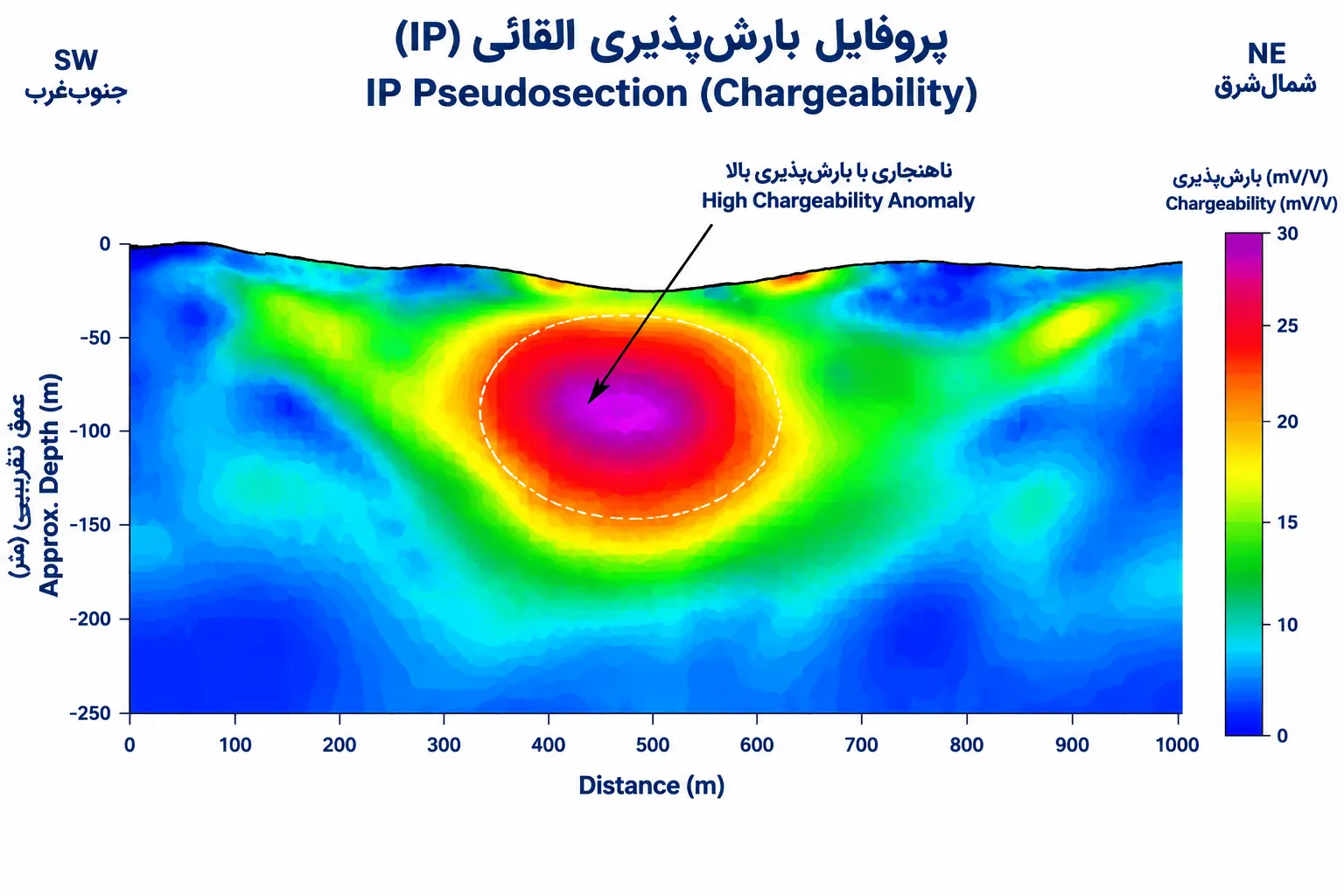

پروفایل بارش‌پذیری القایی (IP) IP Pseudosection (Chargeability)
پروفایل بارش پذیری القایی IP Pseudosection

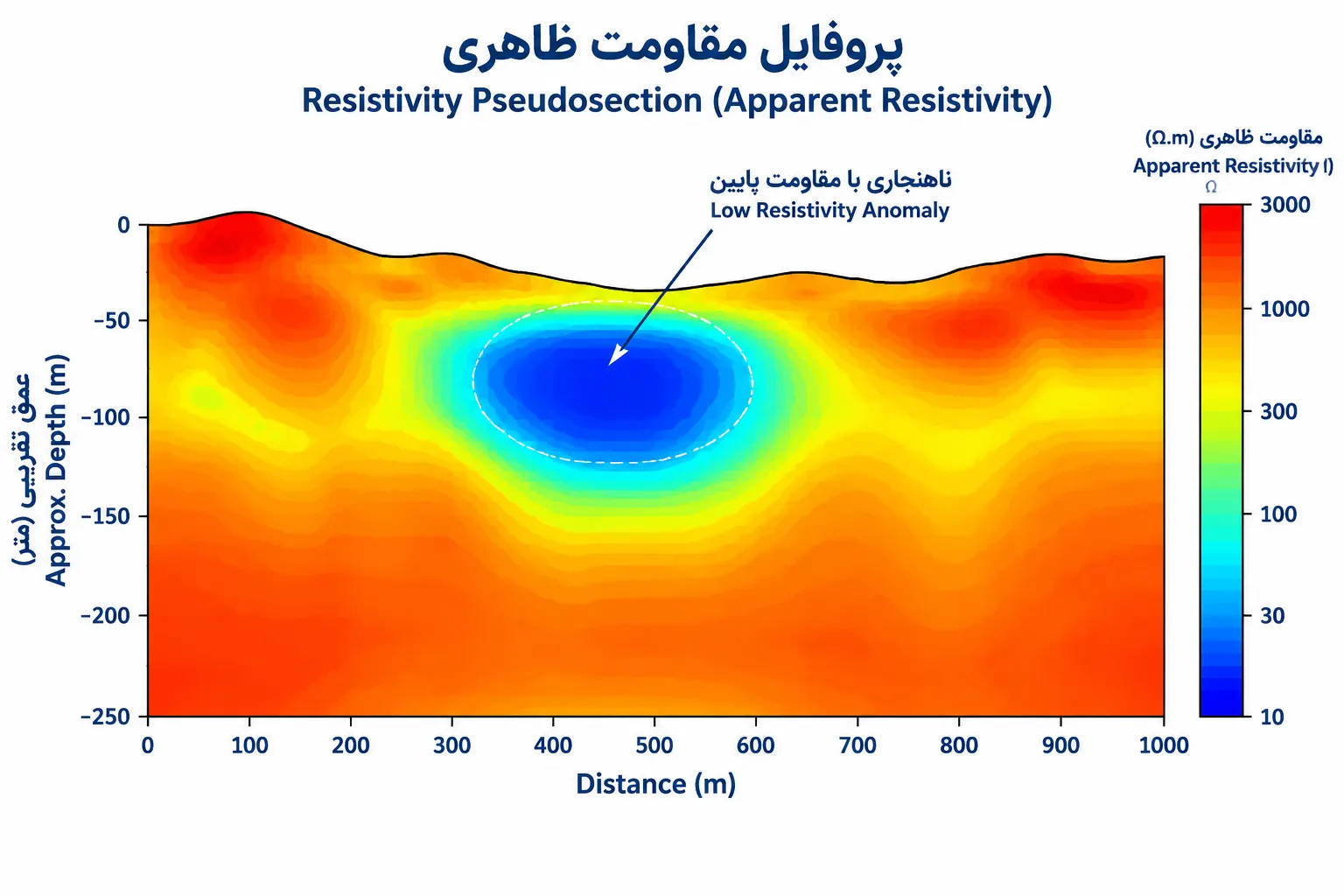

پروفایل مقاومت ظاهری Resistivity Pseudosection (Apparent Resistivity)
پروفایل مقاومت ظاهری Resistivity Pseudosection

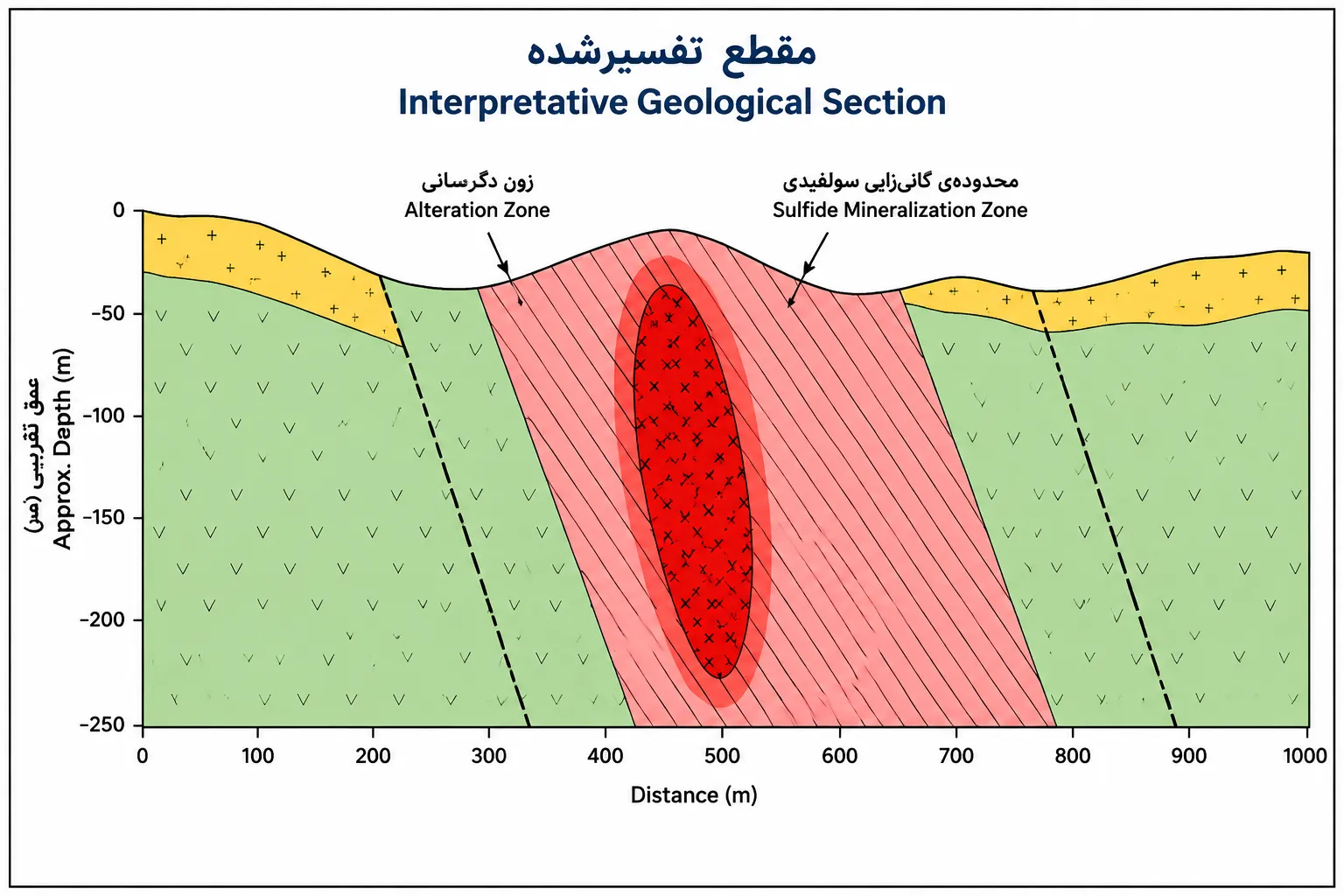

مقطع تفسیرشده زمین‌شناسی Interpretative Geological Section
مقطع تفسیرشده زمین شناسی Interpretative Geological Section

راهنما

Legend
بارش‌پذیری (mV/V)
Chargeability
30 25 20 15 10 5 0
توپوگرافی / Topography
حدود تقریبی ناهنجاری
Approx. Anomaly Boundary

تفسیر

Interpretation
  • ناهنجاری بارش‌پذیری بالا: احتمال وجود کانی‌های سولفیدی.
  • ناهنجاری مقاومت پایین: مرتبط با زون‌های دگرسانی و محتوای سولفیدی.
  • High chargeability anomaly indicates possible sulfide mineralization.
  • Low resistivity anomaly associated with alteration zones and sulfide content.

واحدهای زمین‌شناسی

Geological Units
سنگ‌های رسوبی مقاوم
Resistive Sedimentary Rocks
سنگ‌های آتشفشانی
Volcanic Rocks
زون دگرسانی
Alteration Zone
کانی‌زایی سولفیدی
Sulfide Mineralization
گسل
Fault
توجه: این پروفایل نمای مفهومی/شماتیک از داده‌های ژئوفیزیکی است و با هدف نمایش تفسیر ارائه شده است. Note: This profile is a conceptual/schematic representation of geophysical data and is presented for illustrative interpretation.
