نقشه برداری طیفی SWIR/VNIR شبکه گسل ها و شکستگی ها ردپای هوازدگی سولفیدی توپوگرافی مقاوم کوارتزی تفکیک و بارزسازی سنگ بستر
دگرسانی گرمابی
لاینمنت های ساختاری
گوسان ها / کلاهک آهنی
کلاهک ها و تیغه های سیلیسی
واحدهای سنگ شناسی
نقش سنجش از دور در چرخه اکتشاف معدنی
سنجش از دور عمدتاً در فازهای اولیه و شناسایی اکتشاف معدنی به کار گرفته می‌شود. هدف اصلی این روش، غربالگری و کوچک‌سازی محدوده‌های وسیع و نامشخص به نقاط امیدبخش (Target) با پتانسیل بالای کانی‌زایی اقتصادی است.
سنجش از دور به جای اینکه یک ابزار مستقل برای تصمیم‌گیری نهایی باشد، لایه‌های اطلاعاتی پایه‌ای و حیاتی تولید می‌کند که با تلفیق شواهد زمین‌شناسی، ژئوشیمی و ژئوفیزیک، چارچوبی بهینه‌شده برای هدایت عملیات میدانی فراهم می‌سازد. پیاده‌سازی اصولی این مرحله، زمان‌بندی و هزینه‌های اکتشاف را به شکل چشمگیری کاهش می‌دهد.
| حوزه خدمات | خروجی و کاربرد کلیدی |
|---|---|
| انتخاب و پیش‌پردازش تصاویر | تصحیحات رادیومتریک، هندسی و اتمسفری برای دستیابی به بازتاب واقعی سطح زمین. |
| نقشه‌برداری دگرسانی‌ها | زون‌بندی گروه‌های کانیایی آرژیلیک، فیلیک، پروپلیتیک، سیلیسی و اکسیدهای آهن. |
| استخراج خط‌واره‌ها و شکستگی‌ها | شناسایی و نقشه‌برداری گسل‌ها، زون‌های برشی و کانال‌های هدایت‌کننده سیالات کانه‌دار. |
| تفکیک سنگ‌شناسی (لیتوپولوژیکی) | کلاس‌بندی سنگ‌های میزبان، توده‌های نفوذی و مرزهای کنتاکت سنگ بستر در مقیاس منطقه‌ای. |
| تلفیق داده‌ها و معرفی اهداف امیدبخش | ترکیب آنومالی‌های طیفی و ساختاری جهت اولویت‌بندی بلوک‌های اکتشافی با پتانسیل کانی‌زایی. |
منابع داده و سنجنده‌های چندطیفی / ابرطیفی
سنجش از دور مدرن از سنجنده‌های ماهوارهای و هوابرد با وضوح بالا برای ثبت تابش‌های بازتابی در باندهای مرئی و فروسرخ نزدیک (VNIR)، فروسرخ طول موج کوتاه (SWIR) و فروسرخ حرارتی (TIR) استفاده می‌کند:
- سنجنده ASTER: سنجنده مرجع و استاندارد برای تفکیک ویژگی‌های جذبی کانی‌های حاوی پیوندهای Al-OH, Fe-OH, Mg-OH و کربنات‌ها.
- سنجنده Sentinel-2 (MSI): بسیار کارآمد برای شناسایی اکسیدهای آهن (فریک/فروس) و گوسان‌ها با رزولوشن مکانی 10 تا 20 متر.
- سنجنده‌های Landsat 8 & 9 (OLI/TIRS): گزینه‌ای مطمئن برای آشکارسازی ساختارهای منطقه‌ای، شاخص‌های آنومالی گرمابی و مبنای حرارتی زمین.
- سنجنده WorldView-3: دارای وضوح فضایی بسیار بالا با 8 باند اختصاصی در محدوده SWIR جهت تفکیک دقیق تغییرات تدریجی کانی‌شناسی.
تکنیک‌های پیشرفته پردازش تصویر
خط پردازش و مدل‌سازی ما بر پایه الگوریتم‌های آماری و ریاضیاتی اثبات‌شده برای جداسازی نشانه‌های کانیایی استوار است:
- نسبت‌های باندی و شاخص‌های طیفی: نسبت‌های بهینه‌شده نظیر سلطان (Sultan)، کافمن (Kaufmann) و شاخص‌های جذبی اختصاصی کانی‌ها.
- تحلیل مؤلفه‌های اصلی (PCA - روش کروستا): تفکیک امضای دگرسانی از امضاهای پس‌زمینه سنگ‌شناسی.
- نگاشت زاویه طیفی (SAM) و استخراج عوارض: تطبیق مستقیم طیف هر پیکسل با کتابخانه‌های طیفی مرجع USGS.
تحلیل ساختاری و استخراج خط‌واره‌ها
سیالات گرمابی کانی‌ساز در امتداد شبکه‌های شکستگی نفوذپذیر، صفحات گسلی و زون‌های برشی جریان می‌یابند. تصاویر ماهوارهای، به‌ویژه در مناطق خشک و نیمه‌خشک، امکان استخراج ساختاری با دقت بالا را از طریق پردازش چندمرحله‌ای تصویر رقومی، اعمال فیلترهای کانولوشن جهت‌دار و تحلیل کینماتیک با نمودار گل‌سرخی (Rose Diagram) فراهم می‌آورند.
نمودار گل‌سرخی (Rose Diagram)
مراحل تفصیلی پردازش
چارچوب اجرایی 10 مرحله‌ای سنجش از دور
مراحل به‌کارگیری سنجش از دور در اکتشاف مواد معدنی

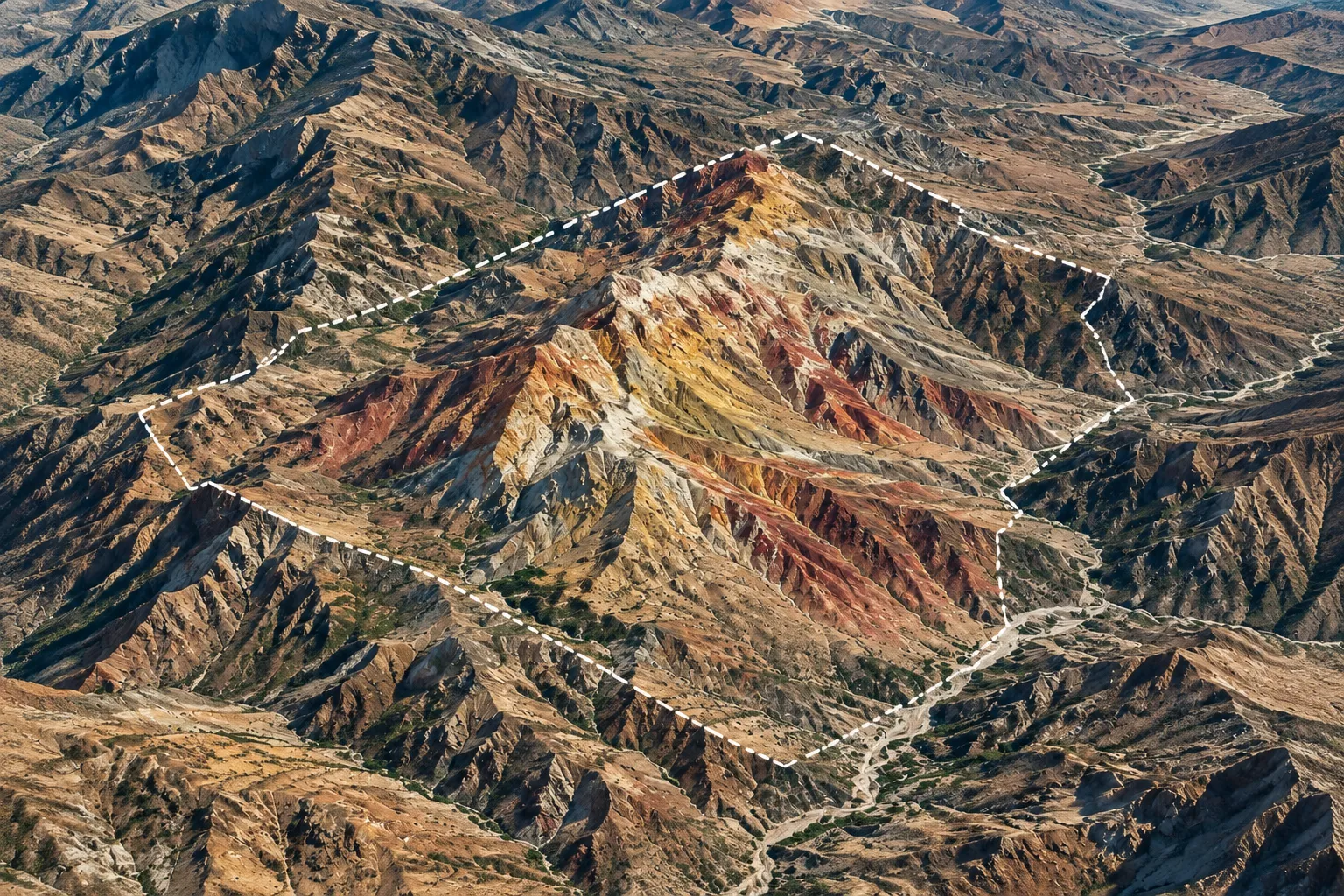

تعیین اهداف و محدوده
- شناخت زمین‌شناسی منطقه
- شناسایی اهداف اکتشافی
- کاهش ریسک‌های اکتشاف
- برنامه‌ریزی عملیات صحرایی

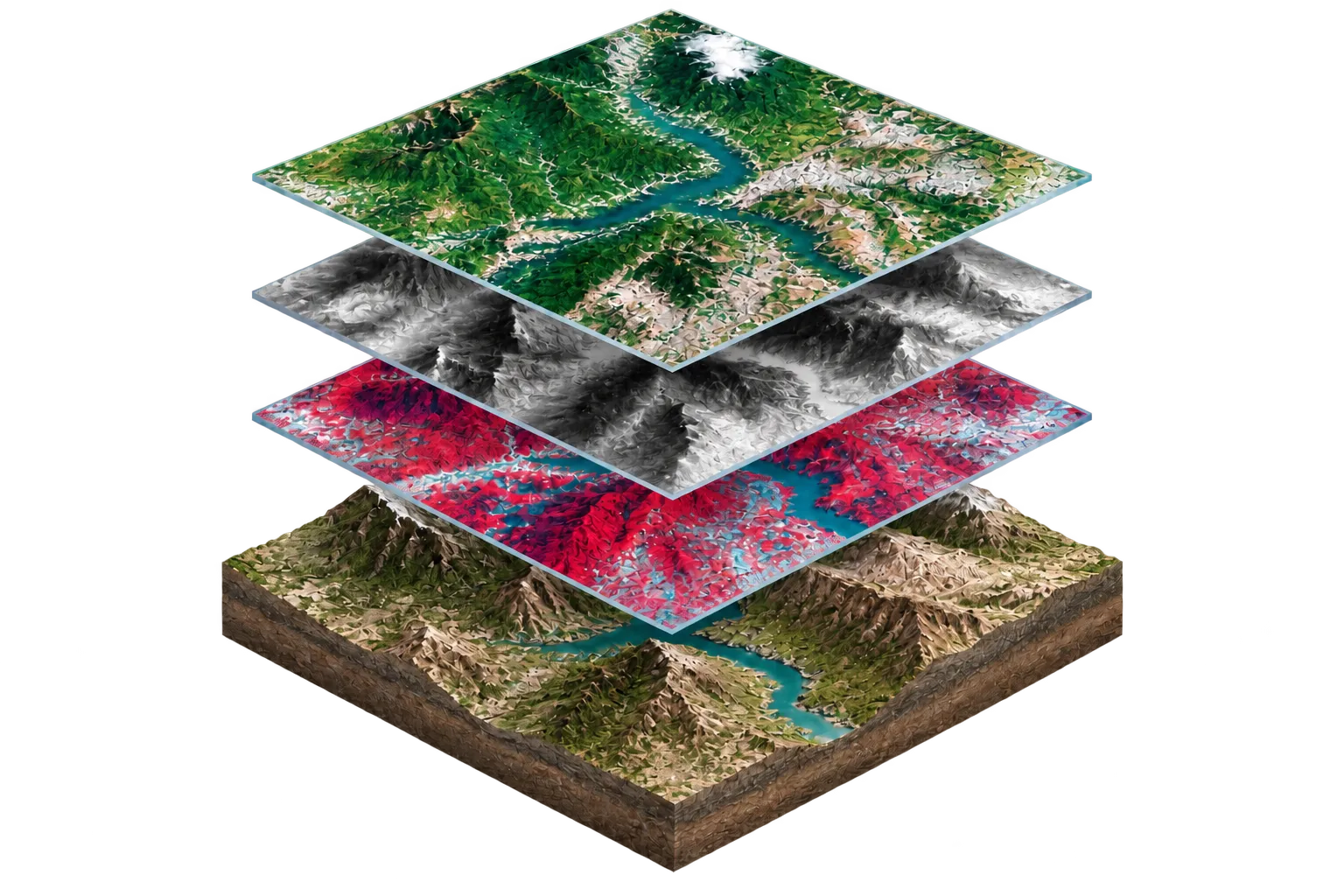

گردآوری داده‌های ماهوارهای
- تصاویر ماهوارهای (چندطیفی، حرارتی، راداری)
- مدل‌های رقومی ارتفاعی (DEM)
- داده‌های تکمیلی و توصیفی
پیش‌پردازش داده‌ها
- تصحیح رادیومتریکی
- تصحیح اتمسفری
- تصحیح هندسی (Geometric)
- موزاییک و برش محدوده (Clip)

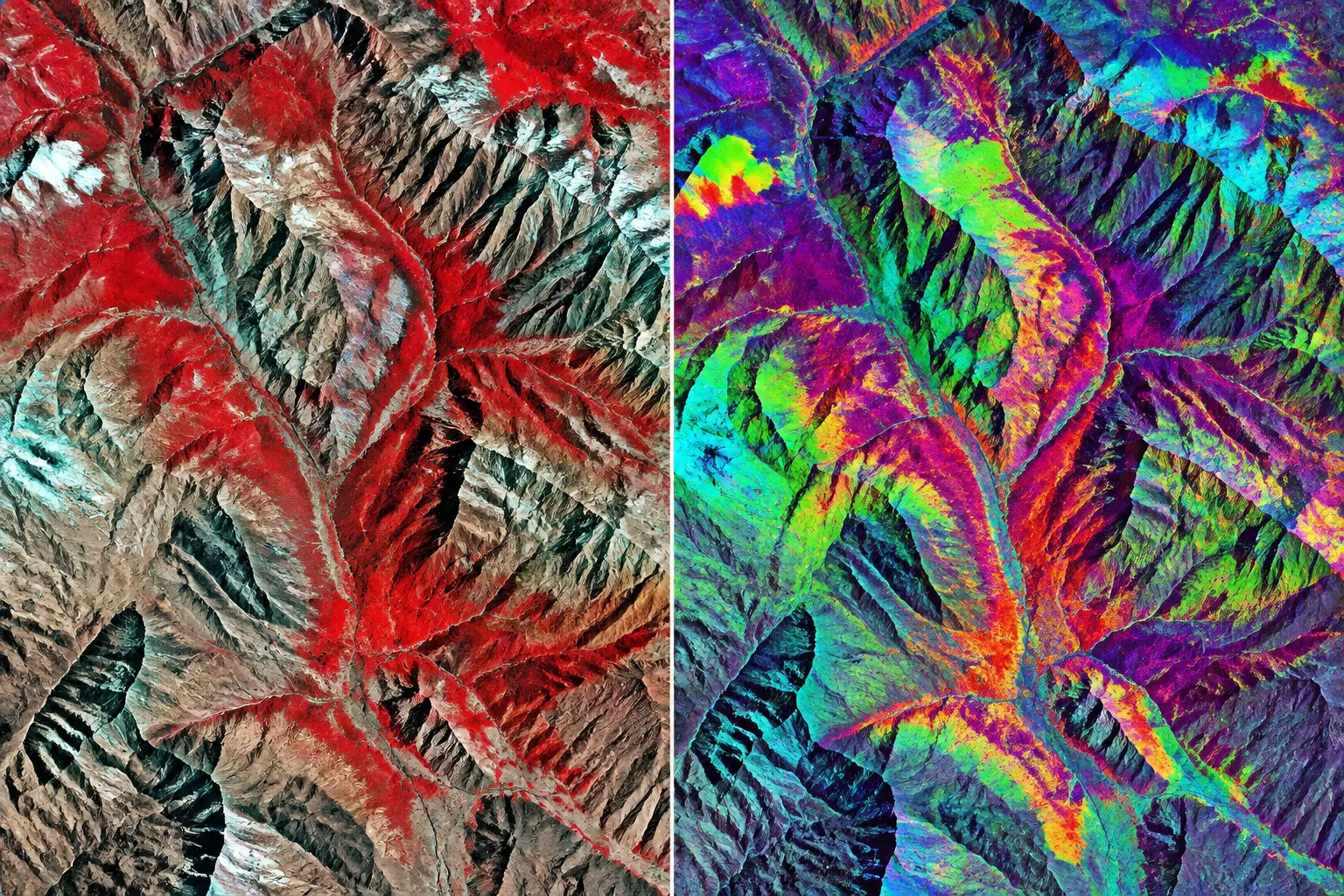

پردازش و بارزسازی تصویر
- ترکیبات باندی (Band Combos)
- بهبود و کشش رنگی کنتراست
- تحلیل مولفه‌های اصلی (PCA)
- شاخص‌ها و نسبت‌های طیفی

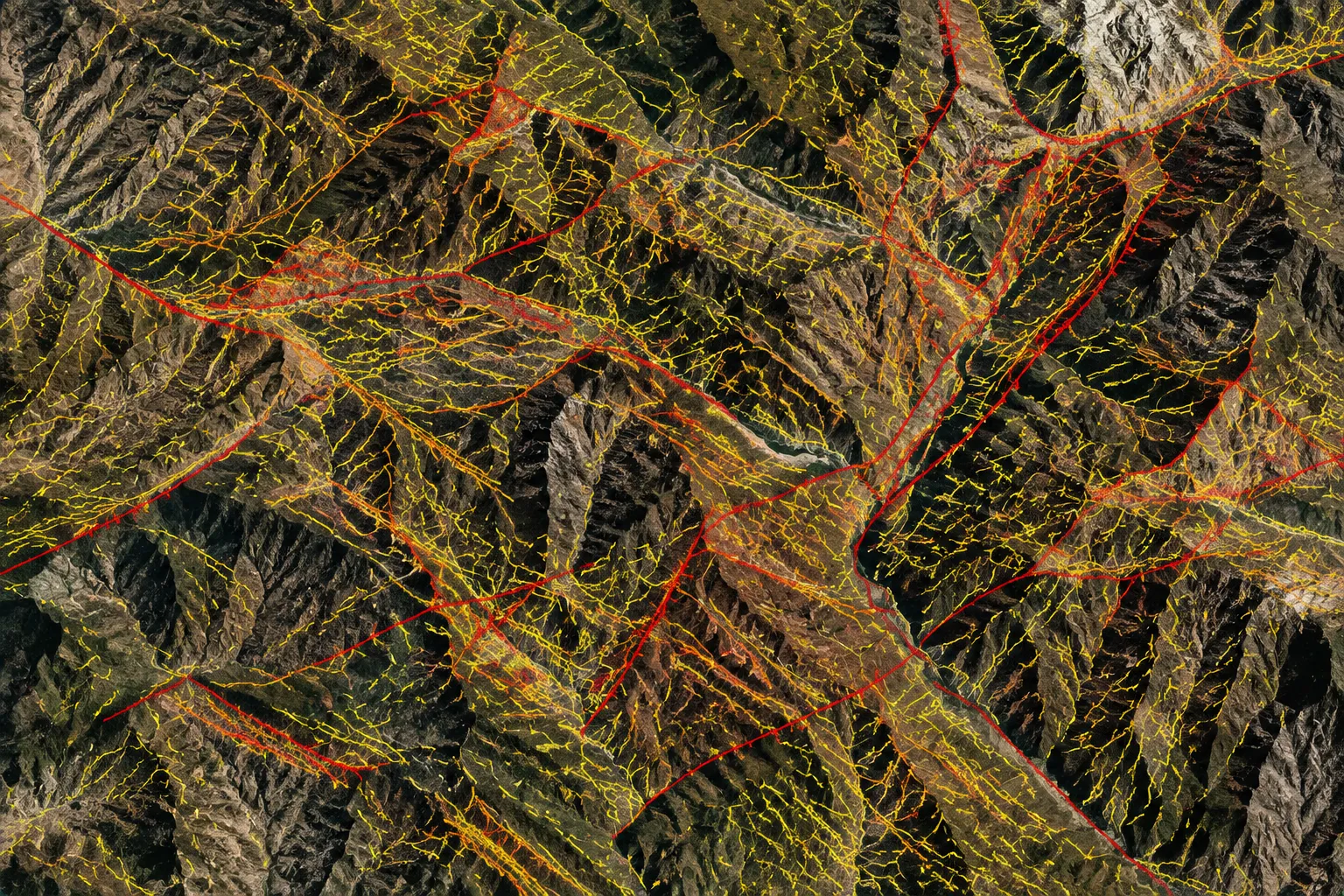

استخراج عوارض و ساختارها
- استخراج خط‌واره‌ها و گسل‌ها
- نقشه‌برداری دگرسانی‌ها
- تفکیک واحدهای سنگ‌شناسی
- تحلیل ساختاری و شکستگی‌ها

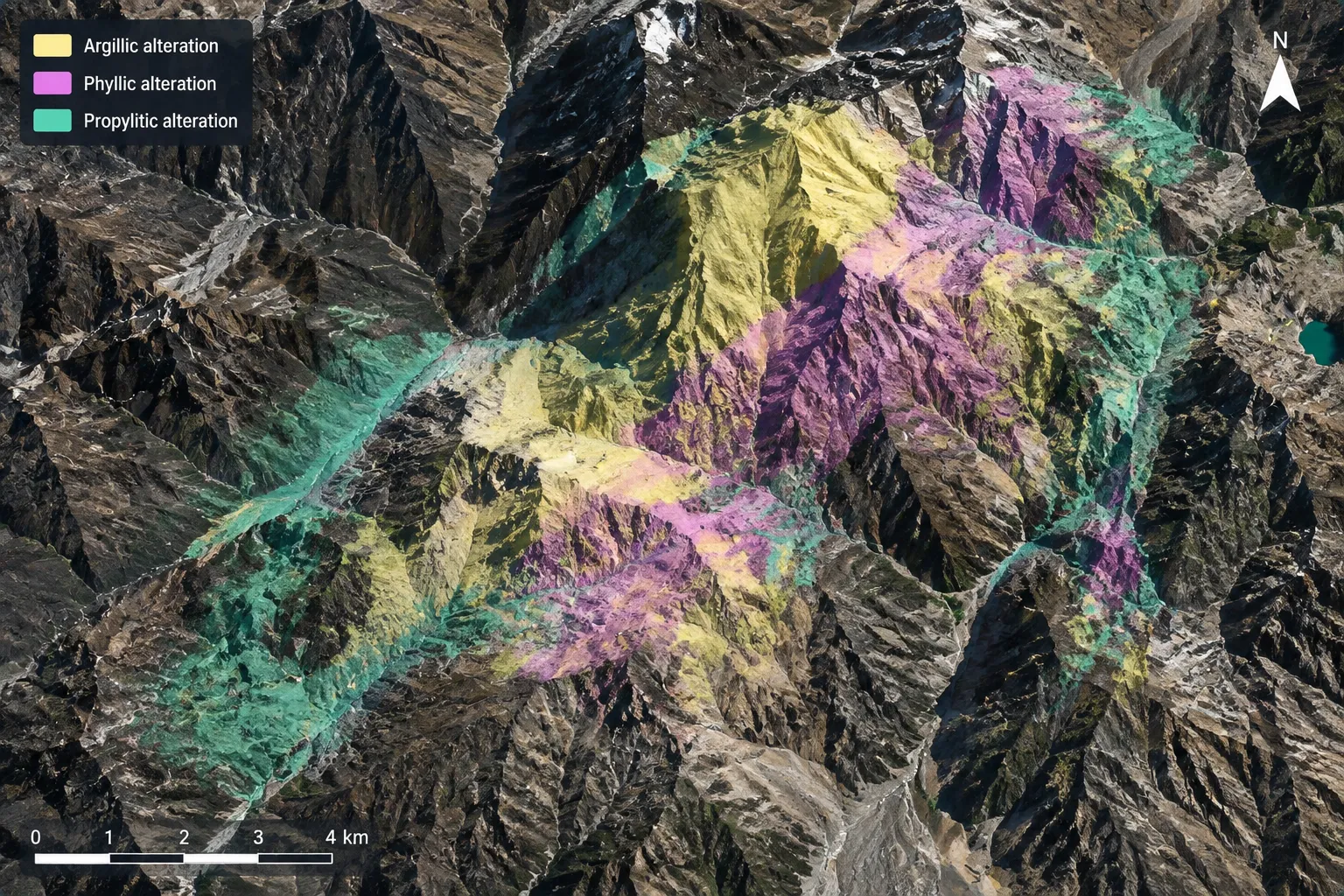

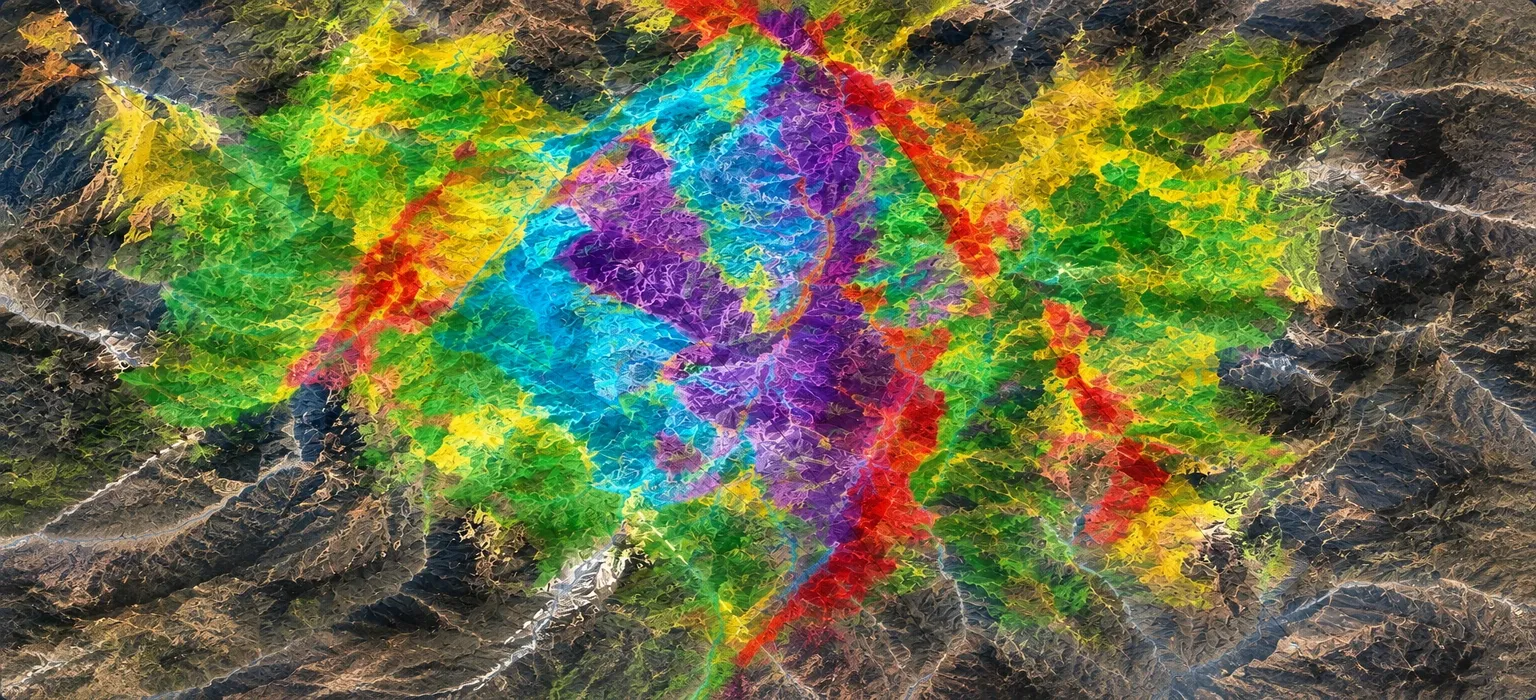

نقشه‌برداری زون‌های دگرسانی
- شناسایی کانی‌های شاخص دگرسانی
- ترسیم زون‌های آرژیلیک، پروپلیتیک و فیلیک
- شناسایی سامانه‌های گرمابی

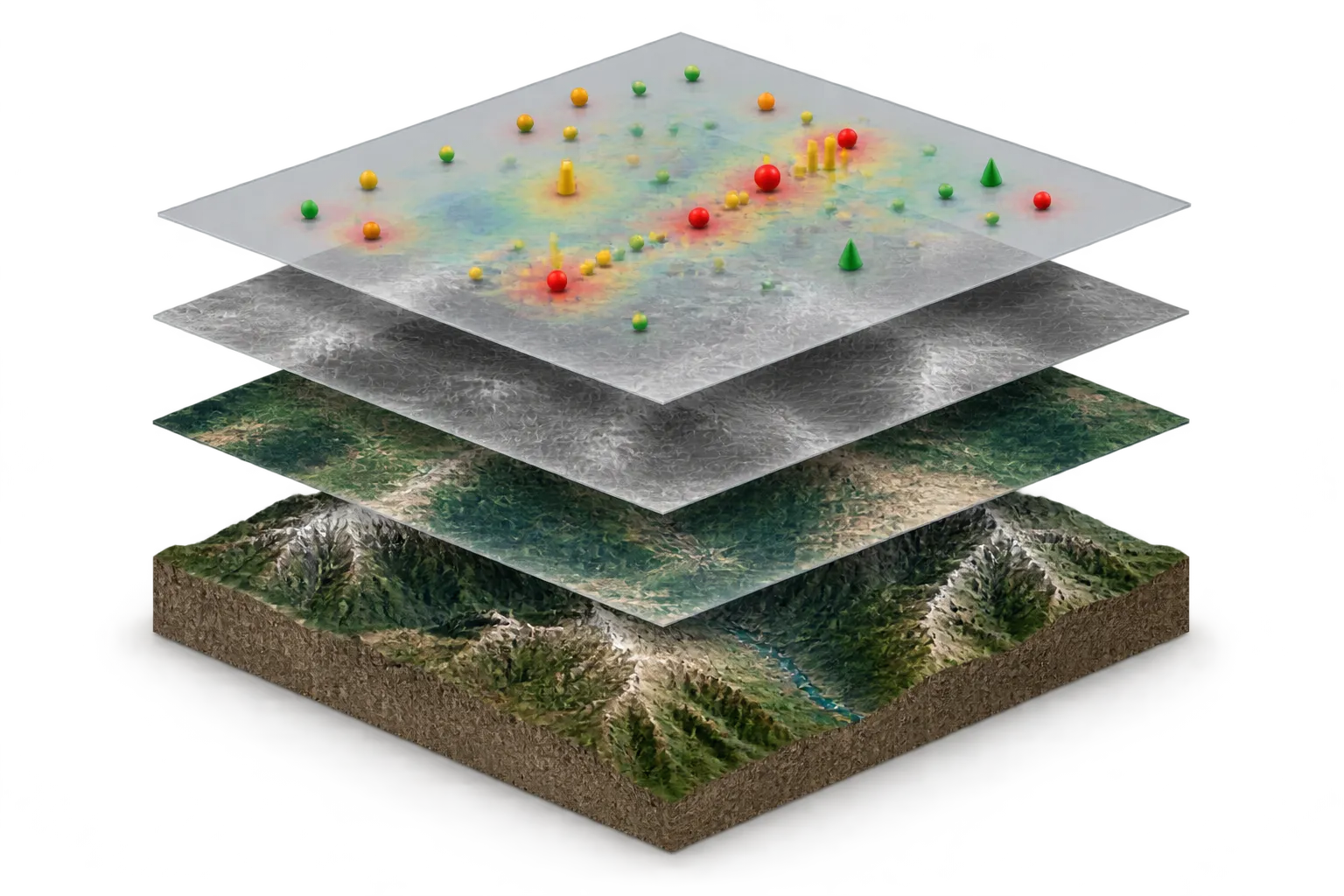

تلفیق و انطباق داده‌ها
- هم‌پوشانی سنجش از دور با زمین‌شناسی، ژئوفیزیک و ژئوشیمی
- تلفیق چندلایه در محیط GIS
اولویت‌بندی اهداف اکتشافی
- رتبه‌بندی تارگت‌های کانی‌زایی
- ارزیابی پتانسیل امیدبخش معدنی
- انتخاب محدوده‌های اولویت‌دار جهت پیمایش
صحت‌سنجی و بررسی صحرایی
- پیمایش و نقشه‌برداری صحرایی
- نمونه‌برداری و آنالیزهای ژئوشیمیایی
- راستی‌آزمایی زمینی (Ground Truthing)

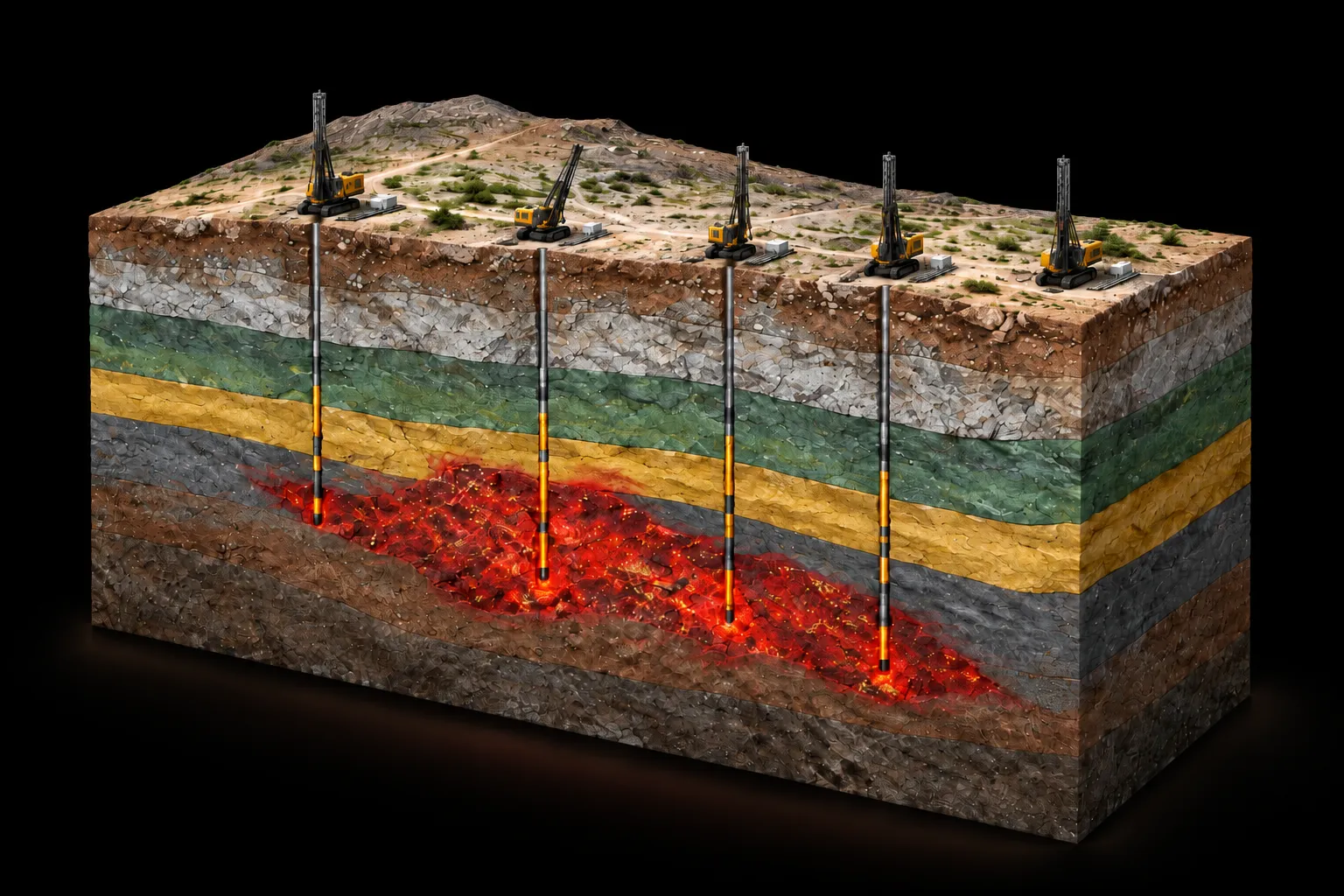

تدوین برنامه اکتشاف تکمیلی
- طراحی برداشت‌های ژئوفیزیک زمینی
- برنامه‌ریزی شبکه‌های حفاری اکتشافی
- تدقیق مدل‌های مفهومی اکتشاف
گردش کار سیستماتیک
مراحل اجرایی سنجش از دور در پروژه
انتخاب و اخذ مجموعه داده‌ها
انتخاب سنجنده‌های بهینه (ASTER، Sentinel-2، Landsat و WorldView) متناسب با تیپ کانسار هدف، مورفولوژی منطقه و پوشش گیاهی.
کالیبراسیون اتمسفری و هندسی
اعمال تصحیحات اتمسفری پیشرفته (مانند FLAASH و QUAC) جهت تبدیل رادیانس بالای اتمسفر (TOA) به ضریب انعکاس واقعی سطح زمین.
نسبت‌های باندی و تولید شاخص‌های طیفی
به‌کارگیری شاخص‌های تشخیصی برای تفکیک اکسیدهای آهن، زون‌های گوژسان (کلاهک آهنی)، کانی‌های رسی و دگرسانی‌های سیلیسی.
تفکیک کانی‌شناسی به روش Crosta PCA
تحلیل بردارهای ویژه بر روی زیرمجموعه‌های باندی کلیدی جهت استخراج مؤلفه‌های خالص دگرسانی و حذف نویزهای پس‌زمینه.

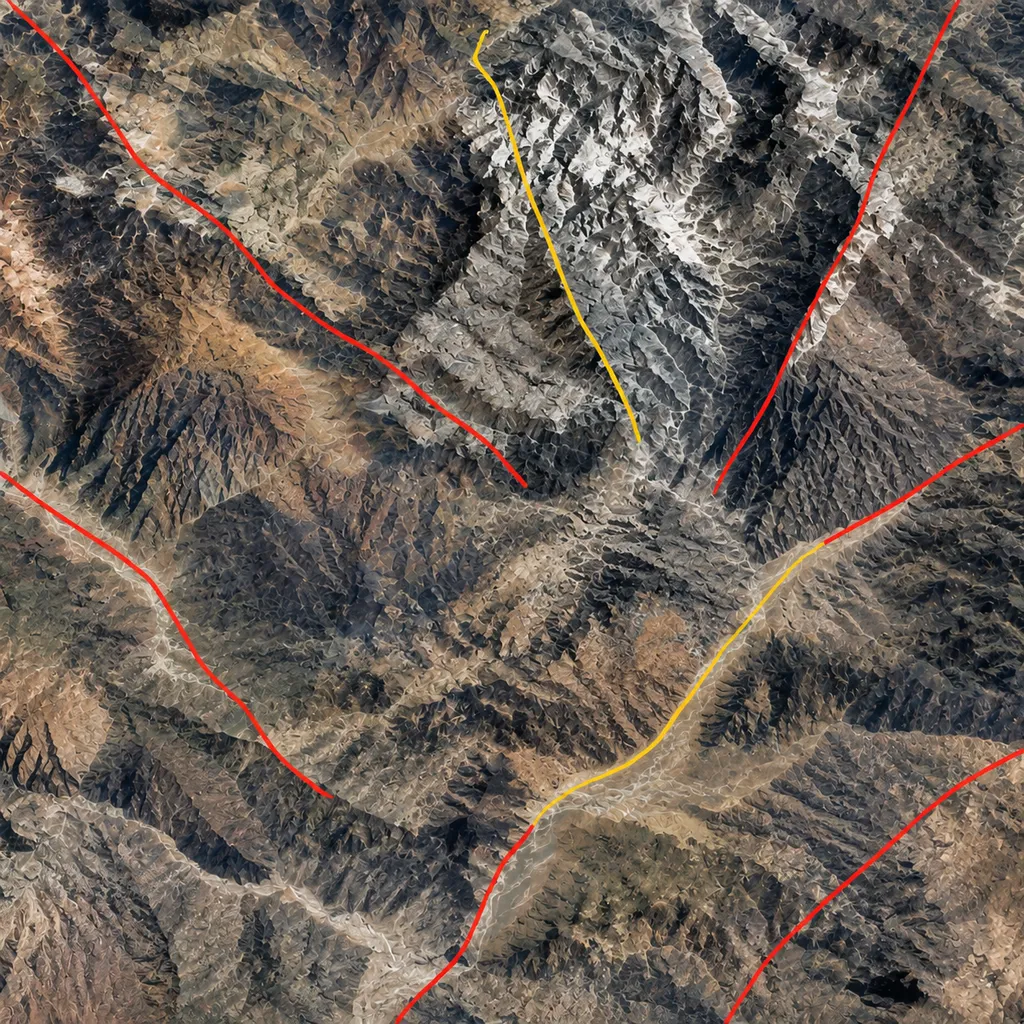

استخراج ساختارها و خط‌واره‌ها
فیلترگذاری خودکار (سوبل/لاپلاس) و اعمال سایه‌روشن جهت آشکارسازی گسل‌ها، زون‌های برشی و تقاطع‌های ساختاری کنترل‌کننده ماده معدنی.
تلفیق داده‌ها در GIS و مدل‌سازی اهداف
انطباق آنومالی‌های طیفی با نقشه‌های زمین‌شناسی، مغناطیس‌سنجی هوابرد، رادیومتری و رسوبات آبراهه‌ای جهت تدوین اهداف نهایی حفاری.
الگوهای متمایز دگرسانی
تفکیک زون‌ها با تصاویر چندطیفی
کنترل ساختاری کانی‌زایی
راهروهای گسلی و تقاطع خط‌واره‌ها
تعیین راهروهای هدف
تحدید محدوده‌های اولویت‌دار کانسار
هدایت پیمایش‌های صحرایی
طراحی شبکه‌های نمونه‌برداری چکشی
مدل‌سازی ساختاری و زمین‌ساخت
سیالات گرمابی کانی‌ساز در امتداد شبکه‌های شکستگی نفوذپذیر، صفحات گسلی و راهروهای برشی مهاجرت می‌کنند. تصاویر ماهوارهای، به‌ویژه در مناطق خشک و نیمه‌خشک، امکان استخراج با دقت بالای عوارض ساختاری را از طریق پردازش دیجیتال چندمرحله‌ای، فیلترهای کانوولوشن جهتی و سینماتیک نمودار گل‌سرخ (Rose Diagram) فراهم می‌سازند.

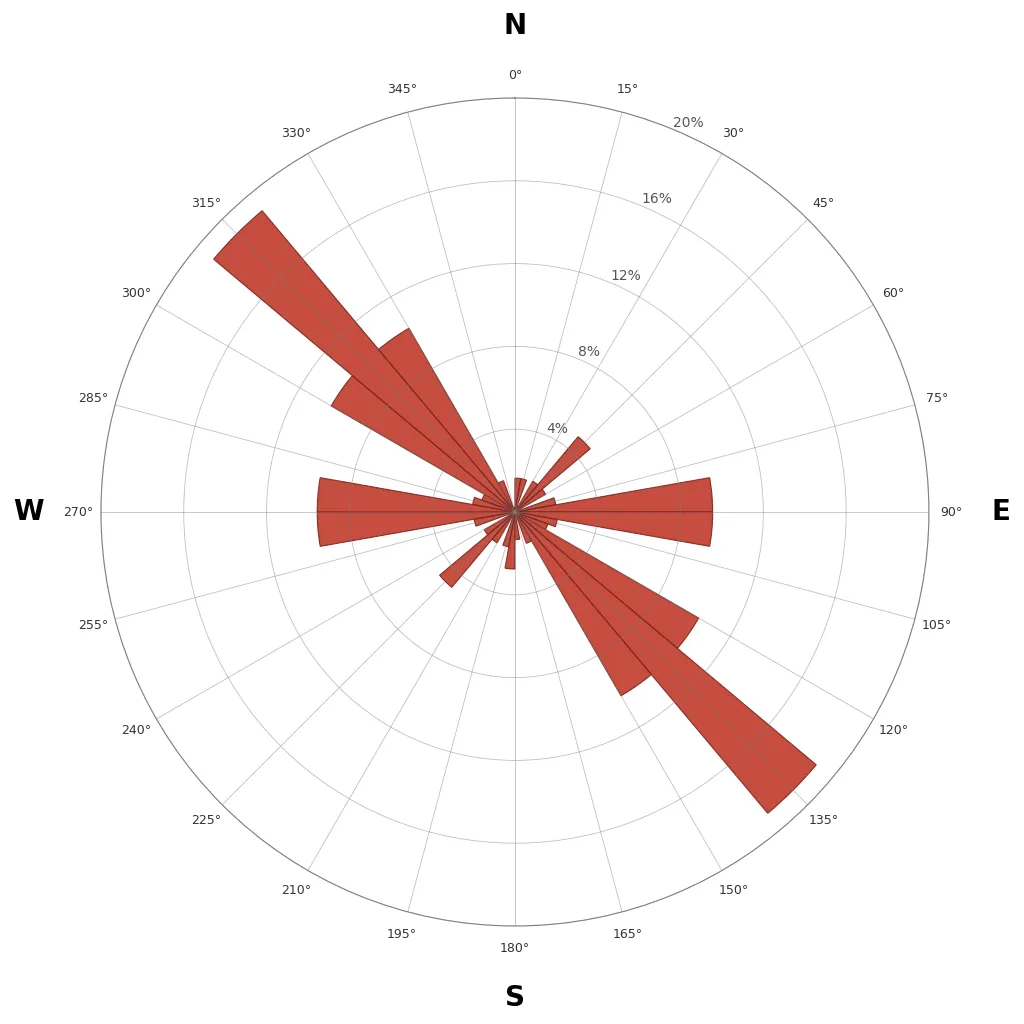

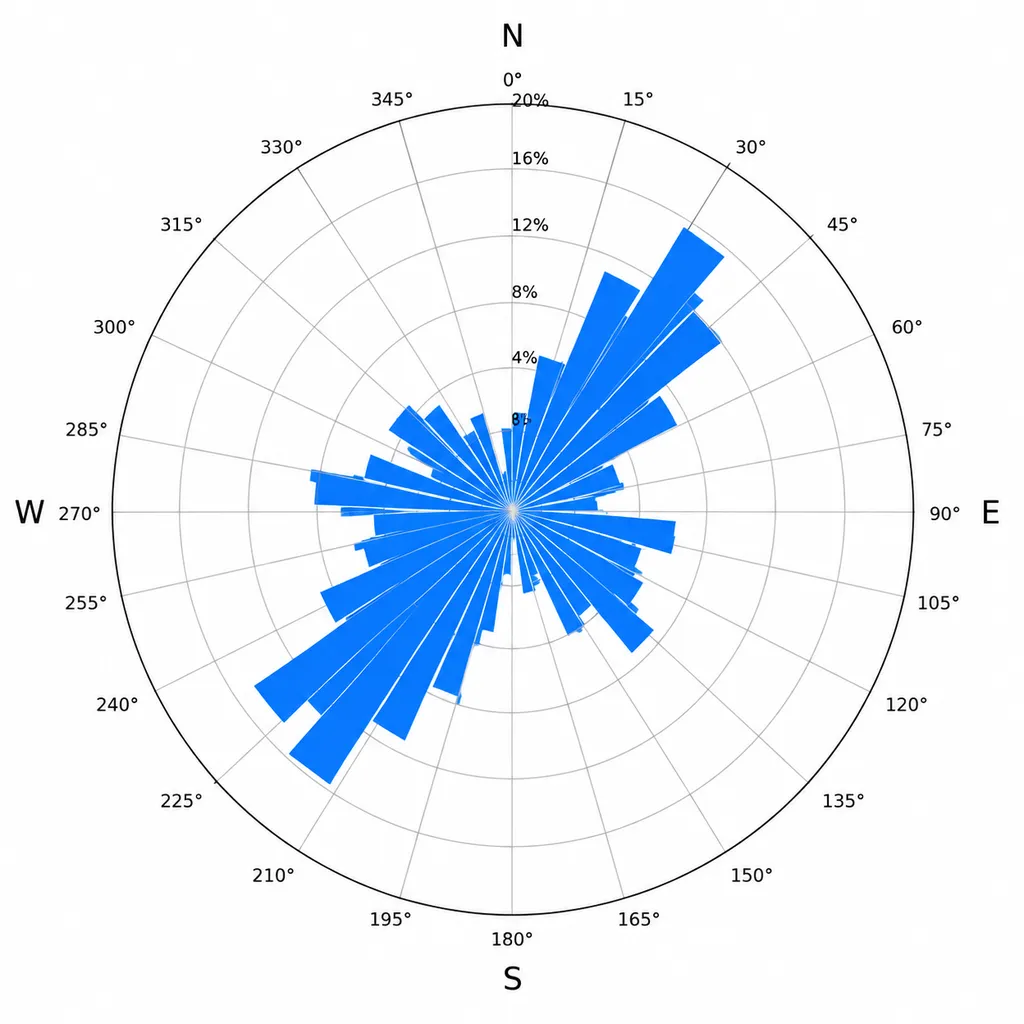

نمودار گل‌سرخ (امتدادیافتگی خط‌واره‌ها)
تفسیر زمین‌شناسی ساختاری
خط‌واره‌ها بازتاب سطحی ساختارهای عمقی مانند گسل‌ها، درزه‌ها و زون‌های برشی هستند که با تمرکز بخشیدن به نفوذ سیالات، اهداف امیدبخش کانی‌زایی را تعیین می‌کنند.
گردش‌کار مطالعات سنجش از دور در اکتشاف مواد معدنی
انتخاب و گردآوری داده‌ها

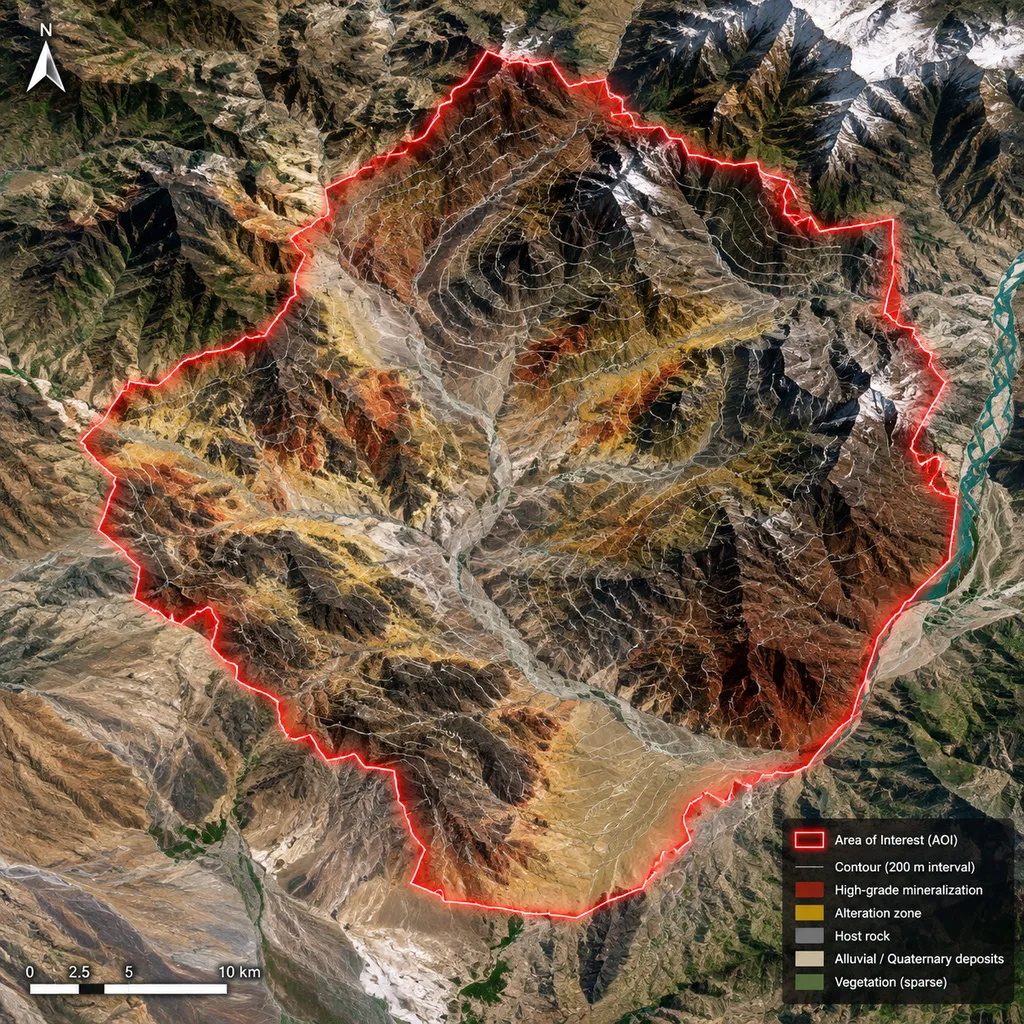

- تعریف اهداف اکتشافی و محدوده مورد مطالعه (AOI)
- انتخاب سنجنده‌ها و تصاویر ماهوارهای مناسب
- بررسی تفکیک‌پذیری مکانی، طیفی و زمانی داده‌ها
- تلفیق داده‌های فرعی (DEM، زمین‌شناسی، توپوگرافی و...)
داده‌های ماهوارهای

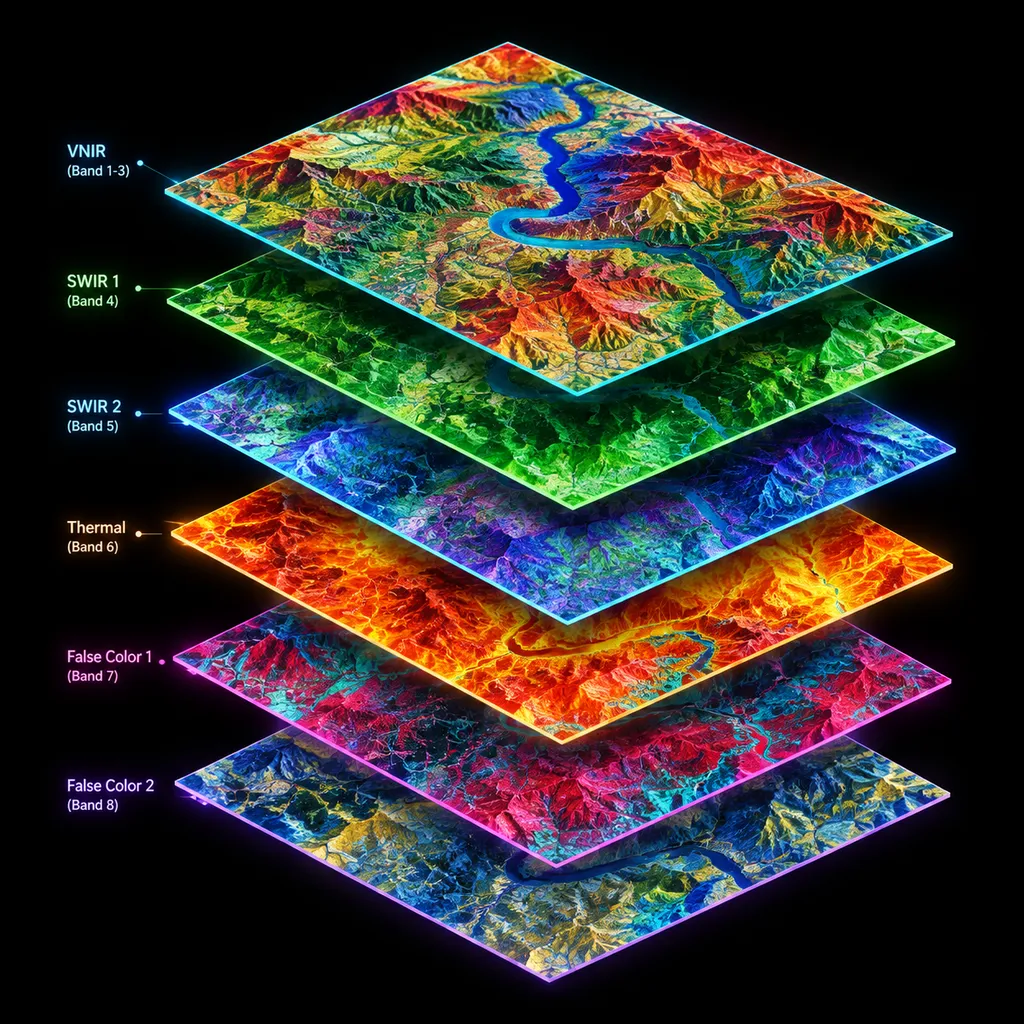

باندهای چندطیفی

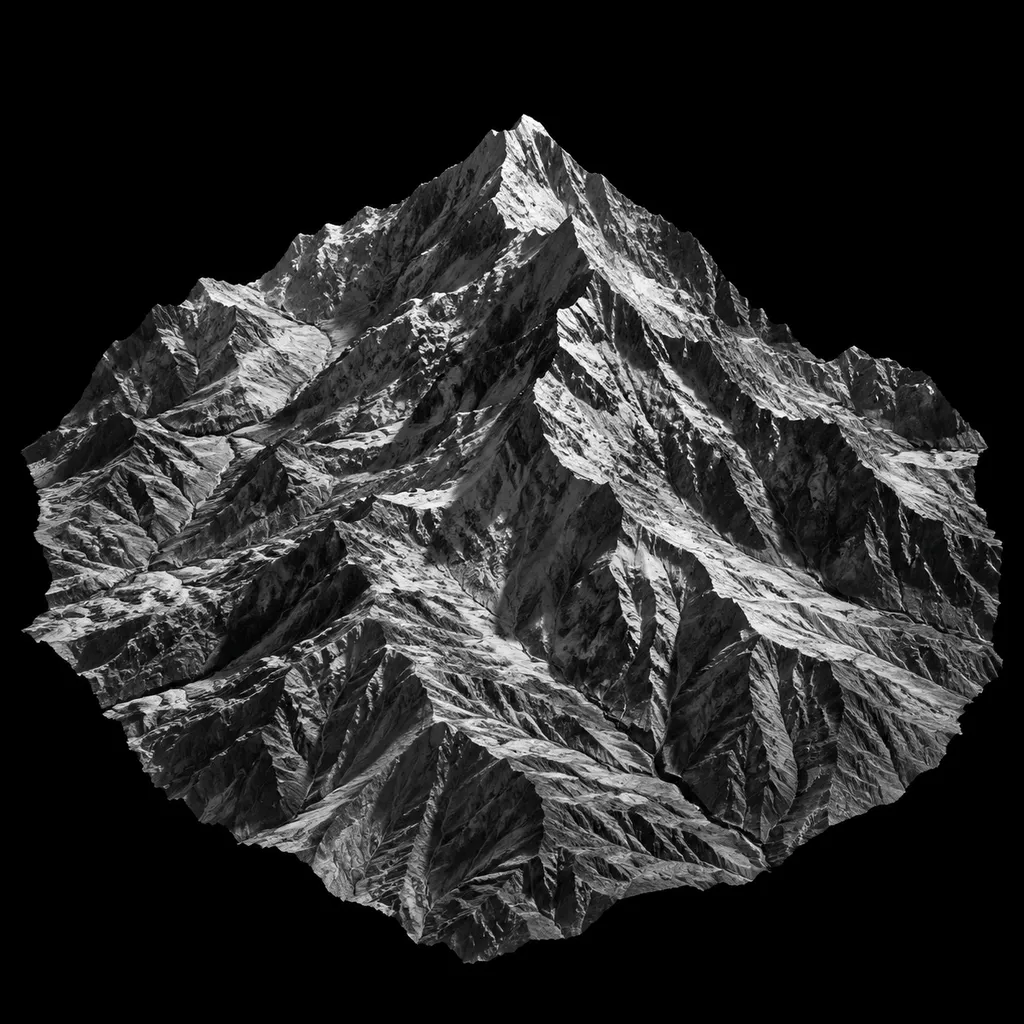

مدل رقومی ارتفاع (DEM)

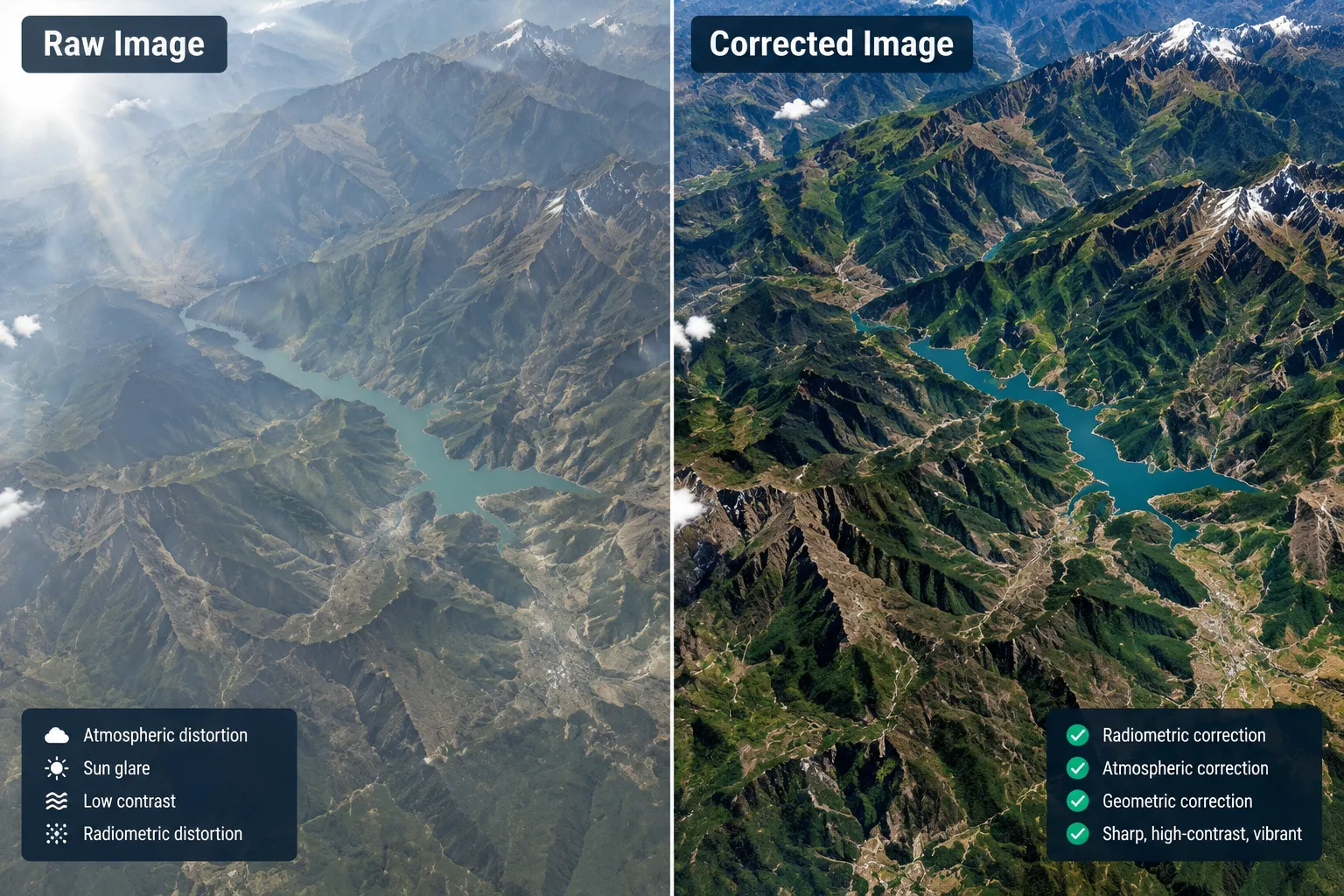

محدوده اکتشافی (AOI)پیش‌پردازش داده‌ها
- تصحیح رادیومتریکی (Radiometric Correction)
- تصحیح اتمسفری (Atmospheric Correction)
- تصحیح هندسی و زمین‌مرجع‌سازی (Geometric)
- موزاییک‌کردن و برش محدوده (Mosaicking / Clipping)
- تصحیح اثرات توپوگرافی (Topographic)

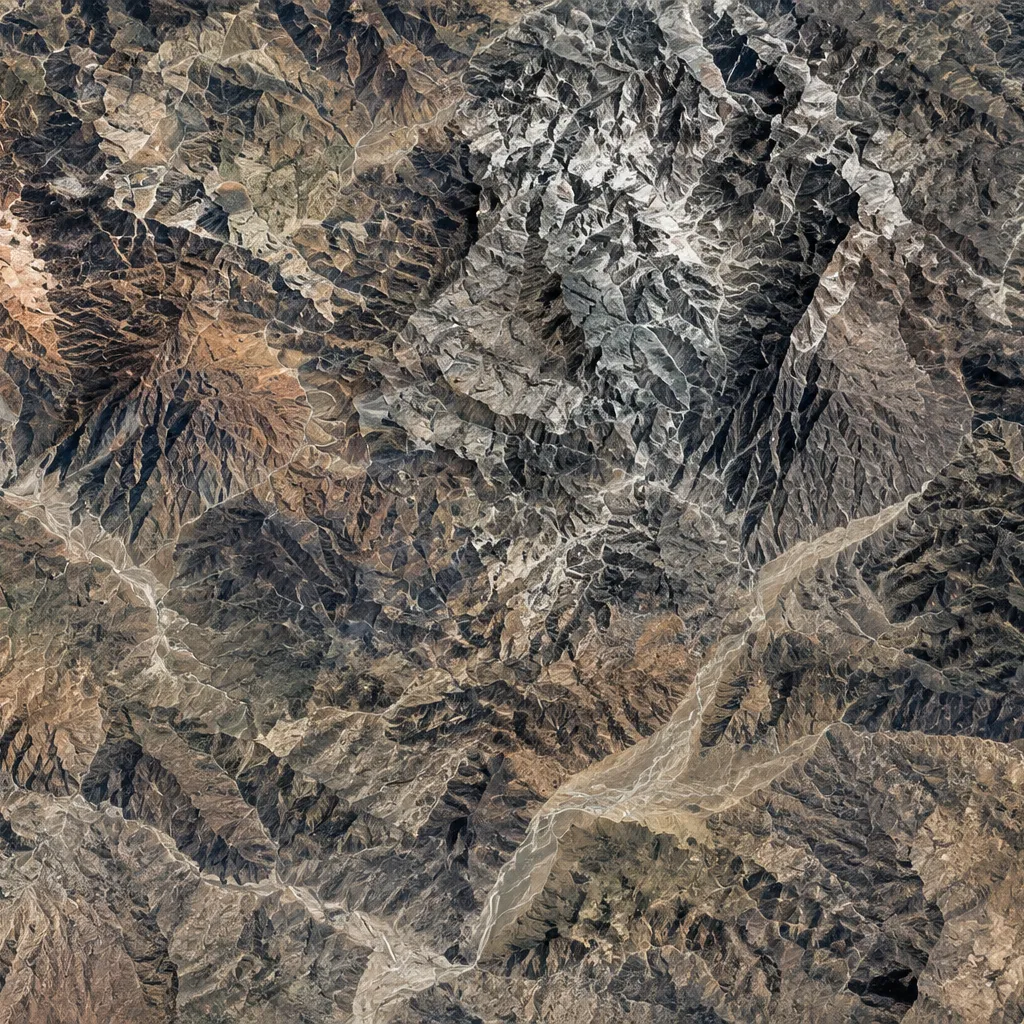

تصویر خام
تصویر تصحیح‌شده
موزاییک و برش محدودهپردازش و بارزسازی تصویر
- ترکیبات باندی و تصاویر رنگ کاذب (FCC)
- ارتقا و بارزسازی طیفی عوارض
- فیلترگذاری مکانی و تبدیلات ریاضی
- محاسبه شاخص‌ها (مانند PCA، نسبت‌های باندی، اکسید آهن)
- آشکارسازی و برجسته‌سازی ویژگی‌های کانی‌زایی

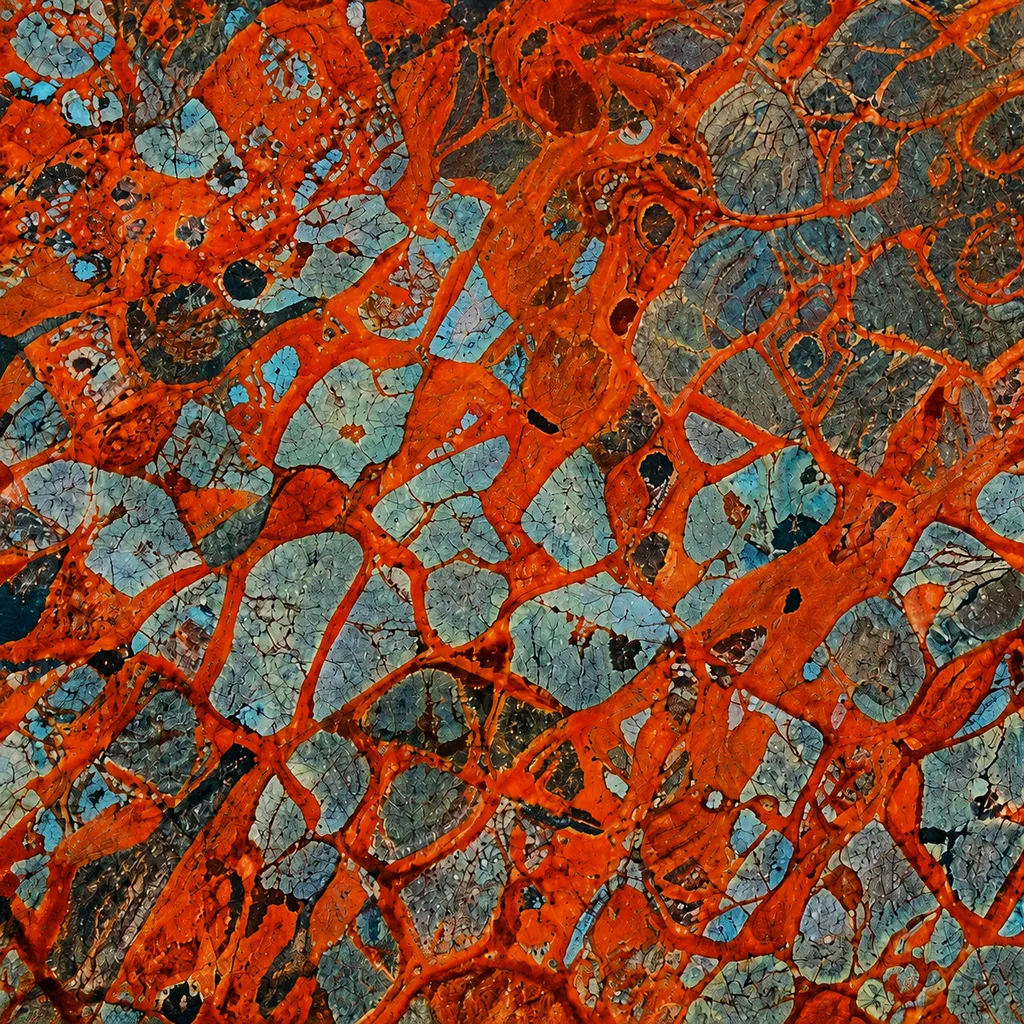

رنگ کاذب (FCC) مؤلفه اصلی (PCA)
شاخص‌های طیفی

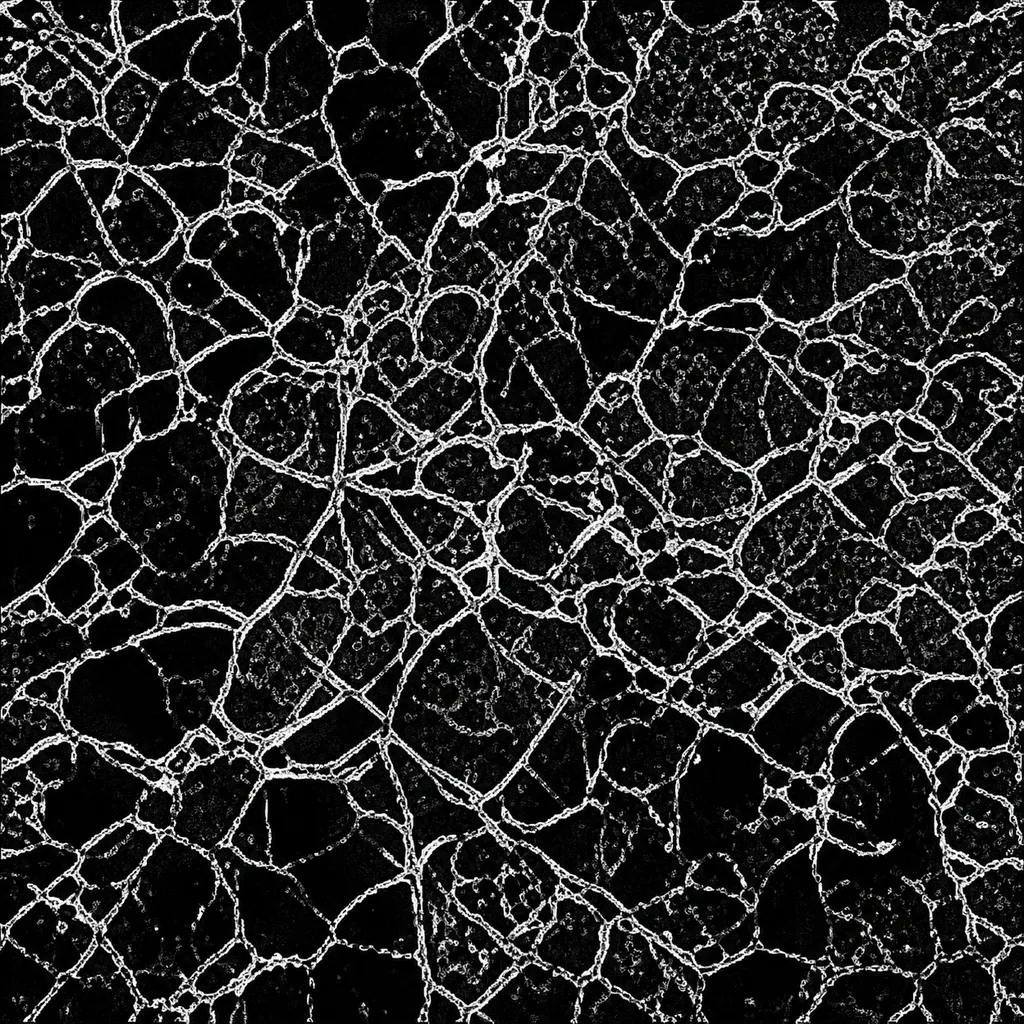

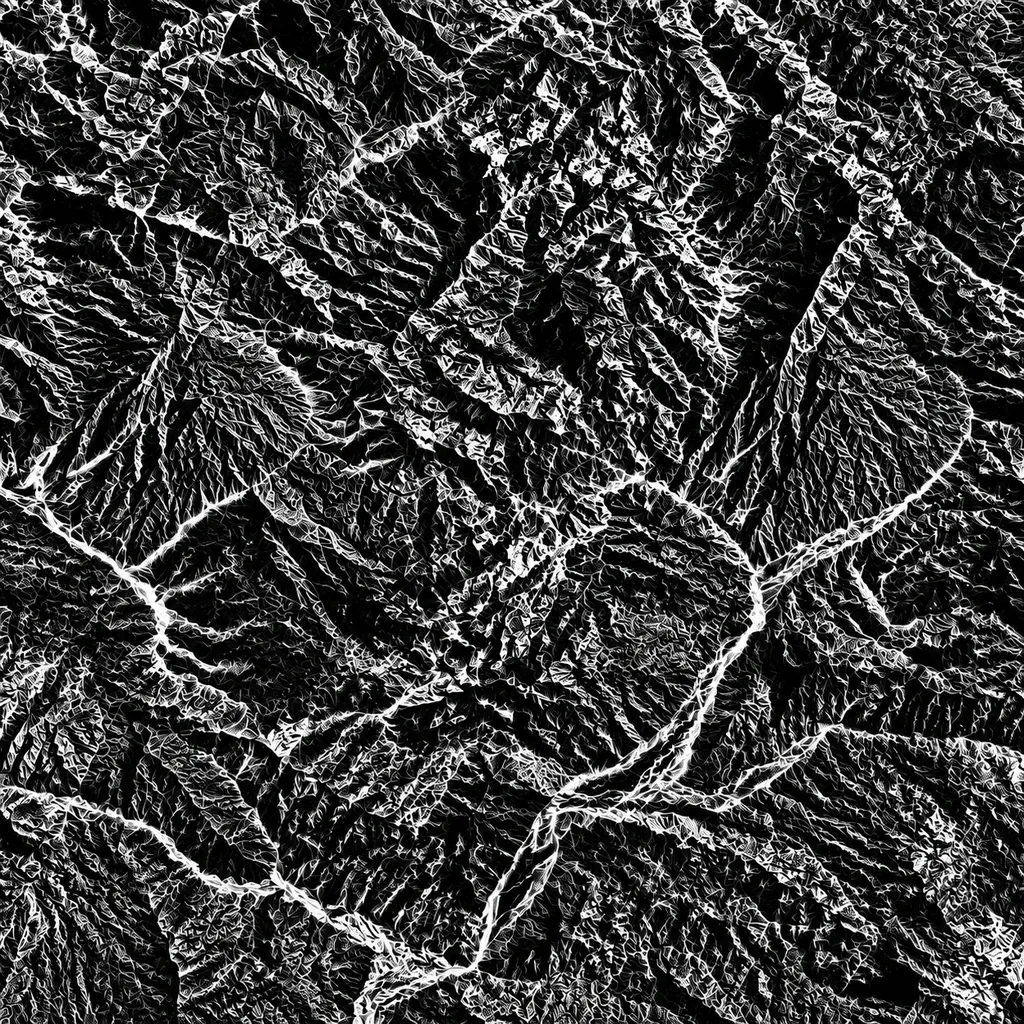

بارزسازی لبههاتفسیر نتایج و استخراج شواهد

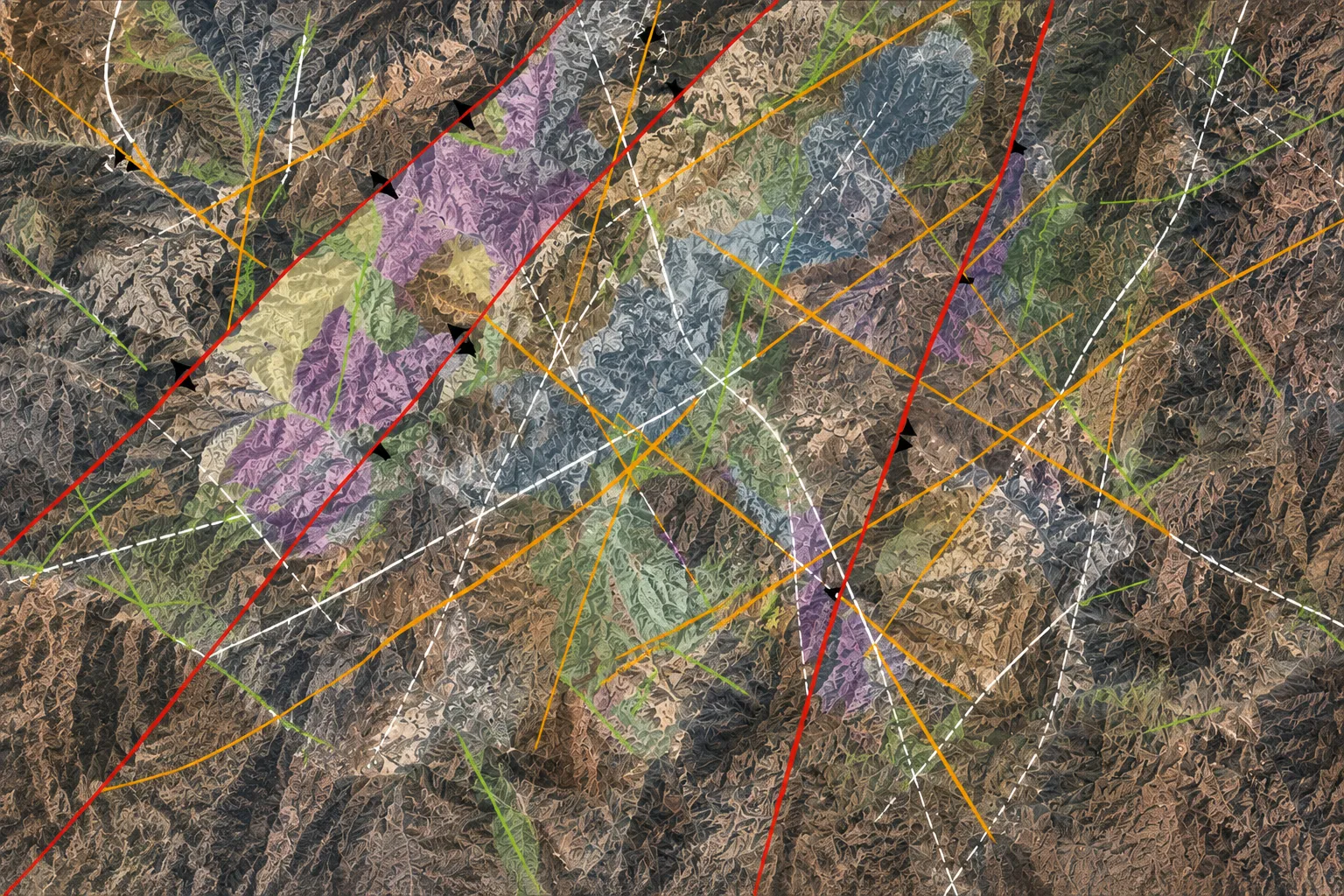

- شناسایی خط‌واره‌ها، گسل‌ها و ساختارهای زمین‌شناسی
- نقشه‌برداری پهنه‌ها و زون‌های دگرسانی گرمابی
- تفکیک مرزهای سنگ‌شناسی و واحدهای لیتولوژی
- برجسته‌سازی بی‌هنجاری‌ها (آنومالی‌های طیفی)
- تولید نقشه‌های تفسیری مقدماتی

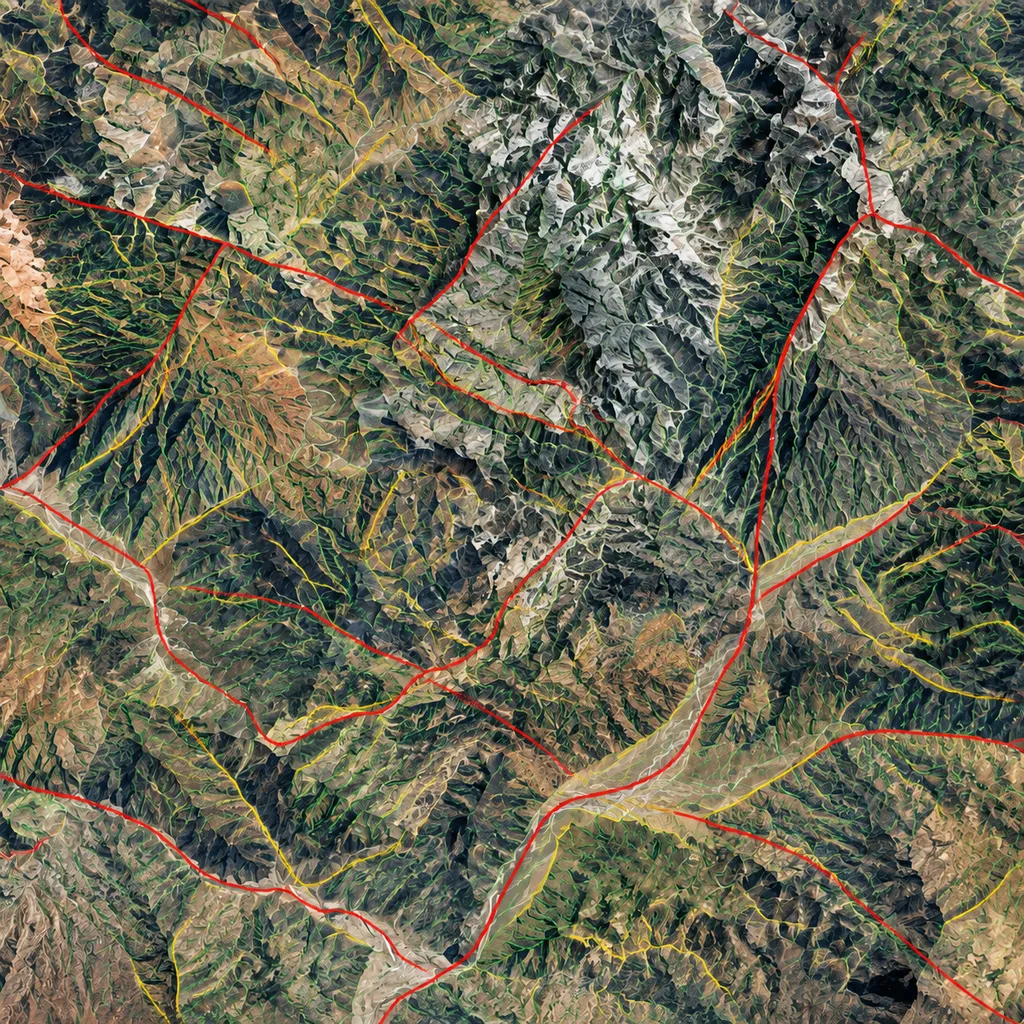

خط‌واره‌های ساختاری
زون‌های دگرسانی

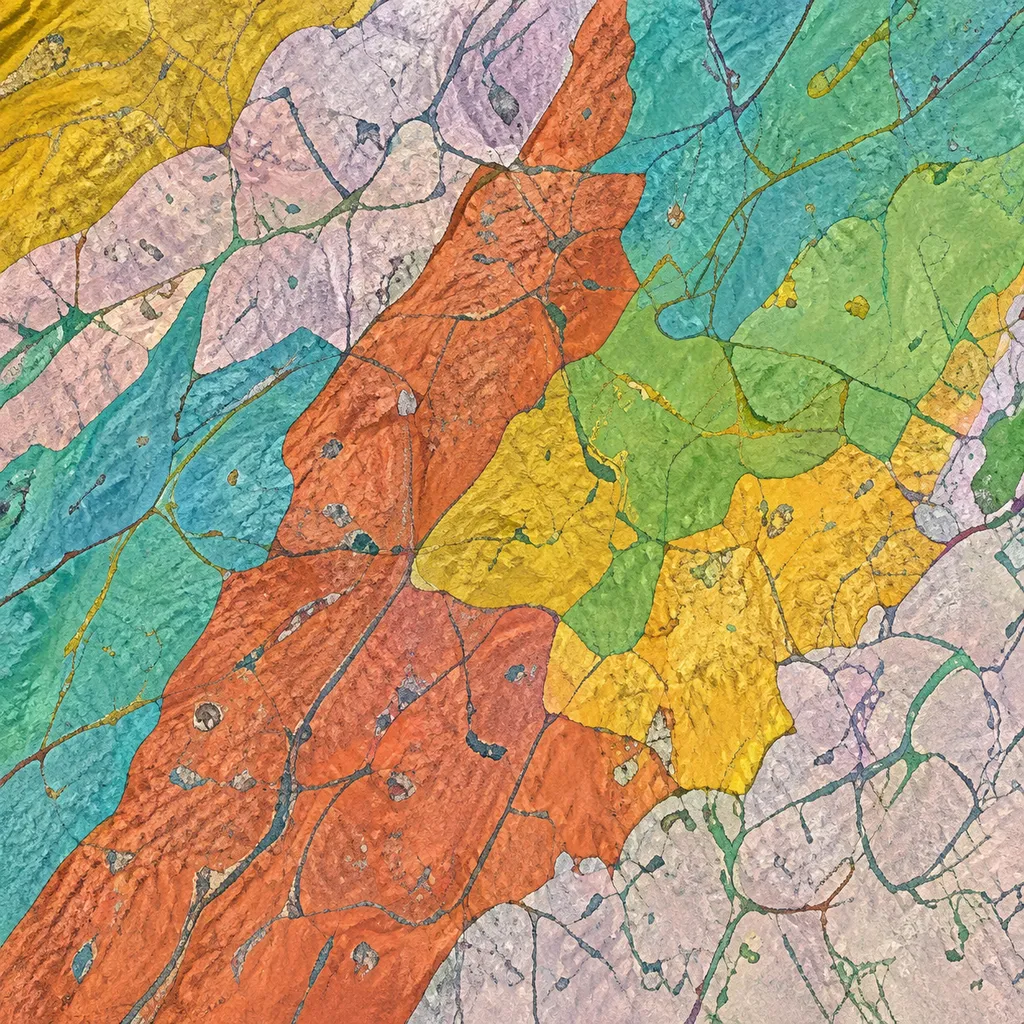

مرزهای سنگ‌شناسی
آنومالی‌های بارزتلفیق با لایه‌های زمین‌شناسی
- انطباق با داده‌های زمین‌شناسی، ژئوفیزیک، ژئوشیمی و حفاری
- هم‌پوشانی و تحلیل لایه‌ای در بستر GIS
- ایجاد درک سه‌بعدی از ساختار و ذخیره کانسار
- بهینه‌سازی و تدقیق مدل‌های زمین‌شناسی
زمین‌شناسی

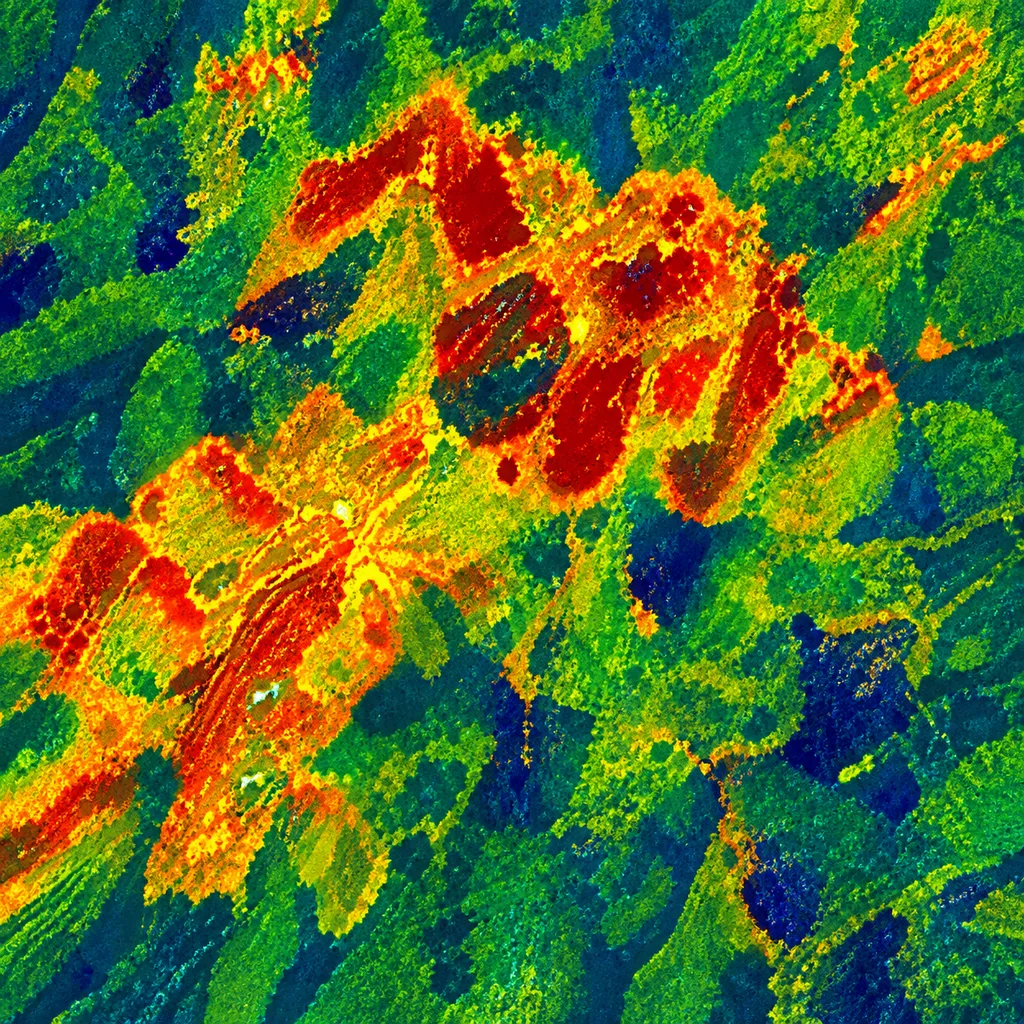

ژئوفیزیک

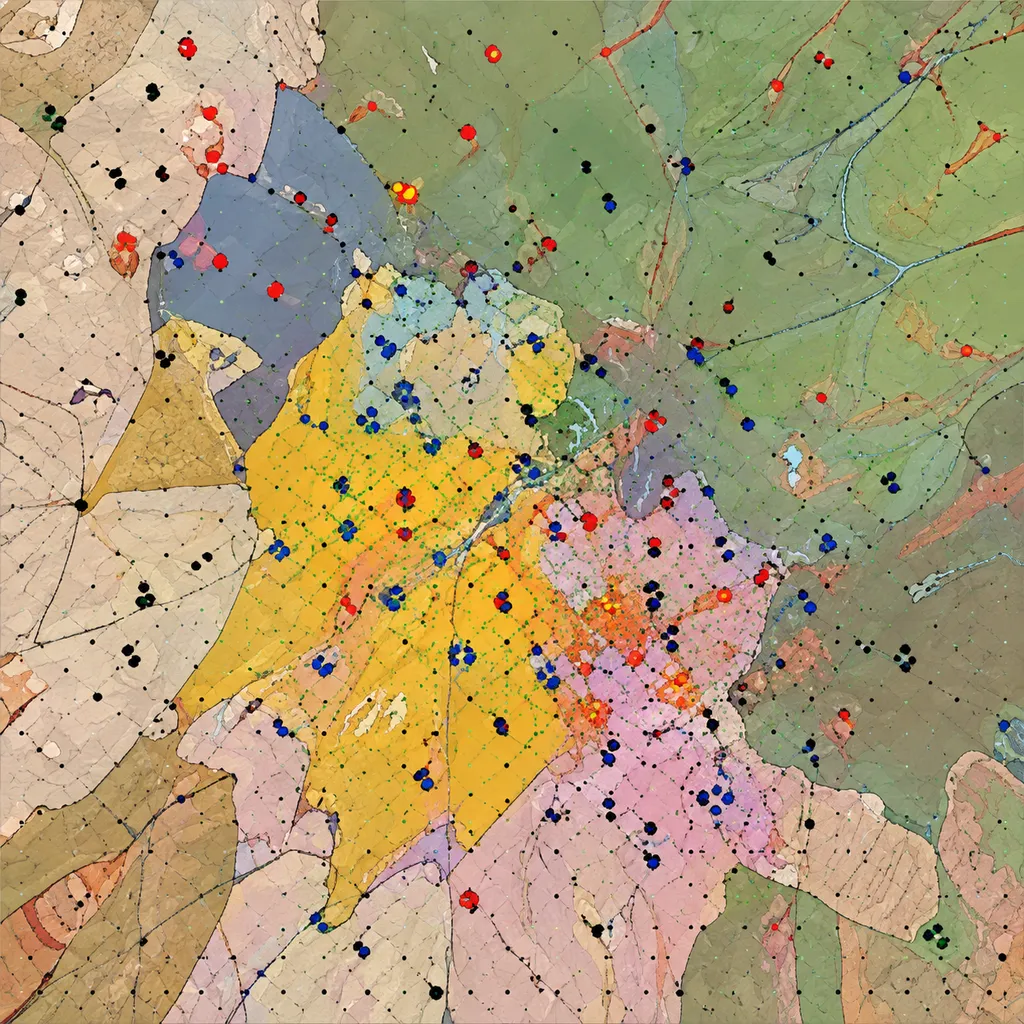

ژئوشیمی

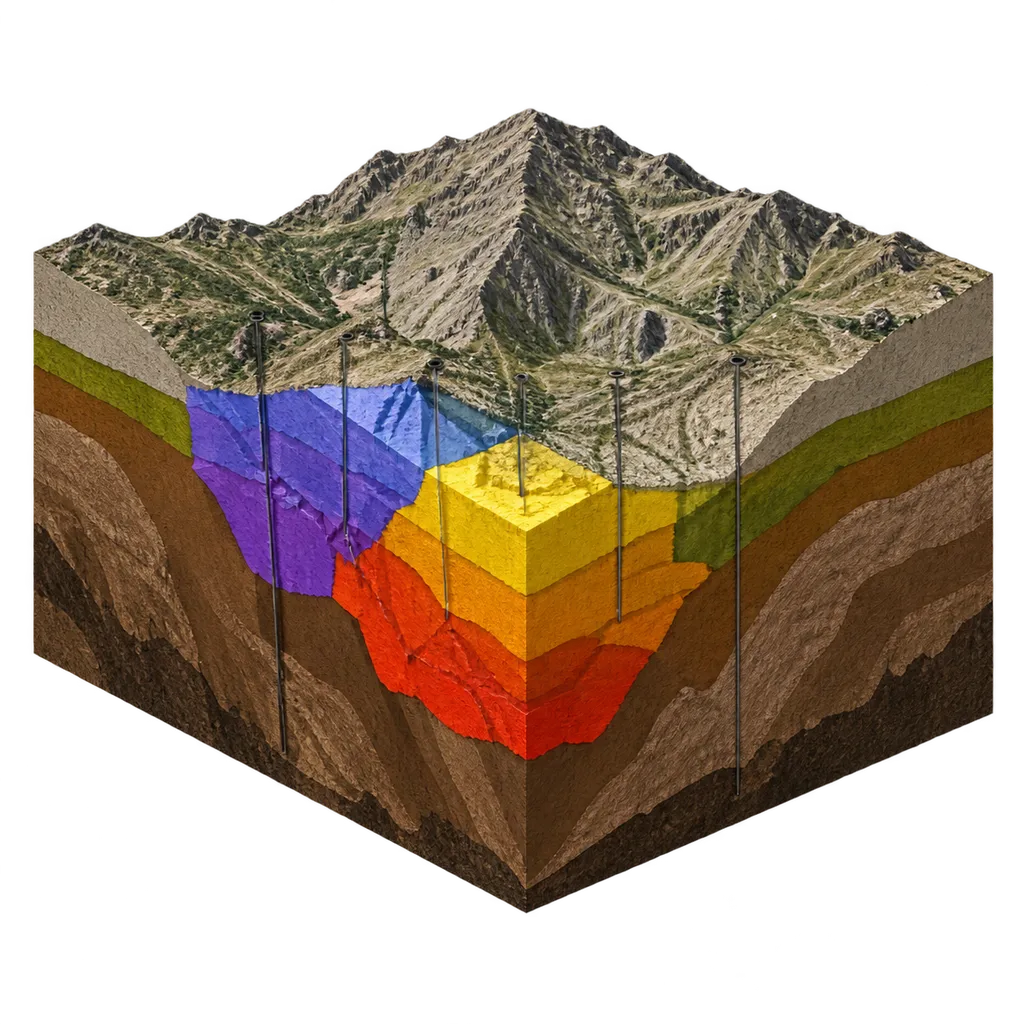

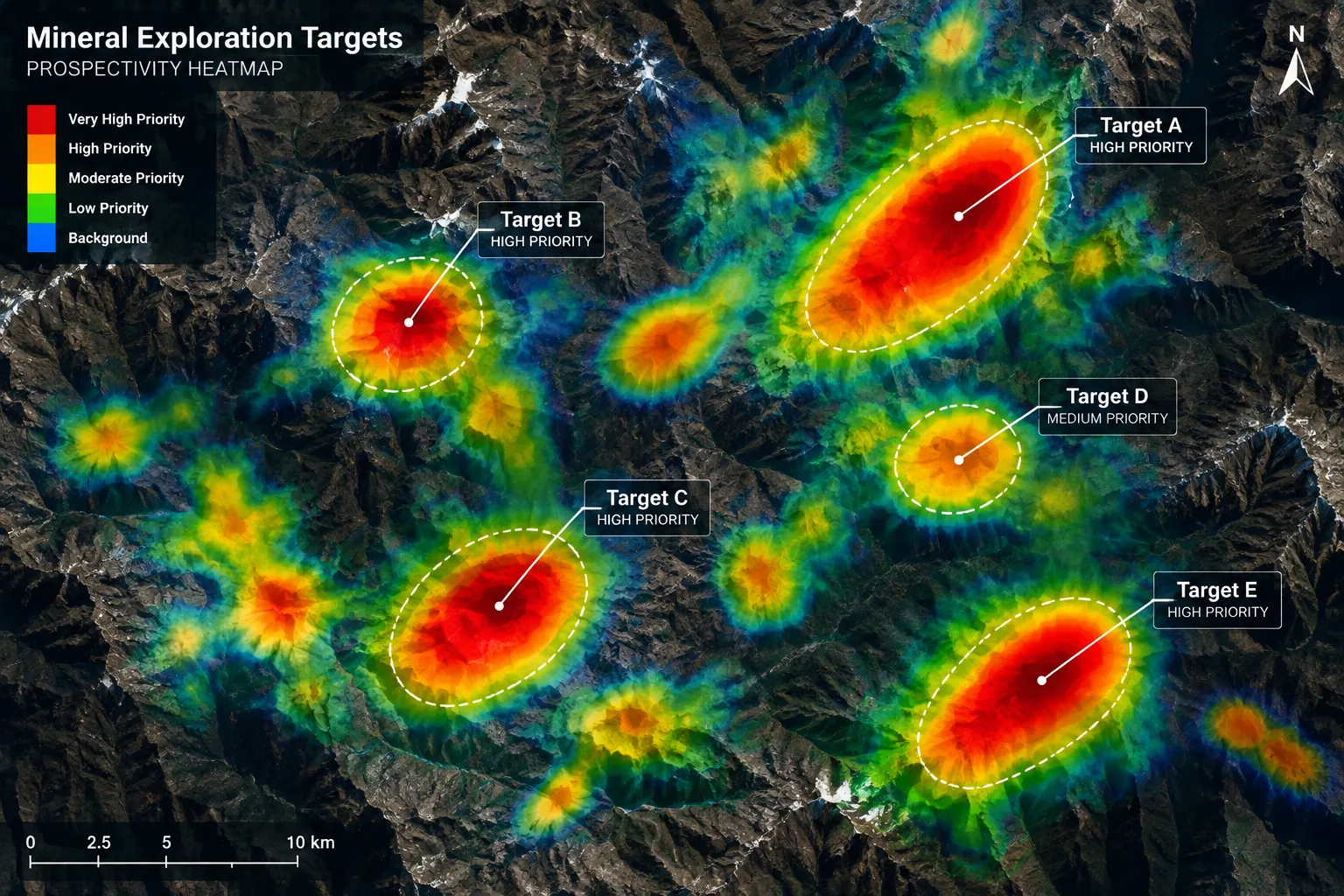

مدل تلفیقی جامعتعیین اهداف اکتشافی
- رتبه‌بندی و اولویت‌بندی اهداف (Target Prioritization)
- ارزیابی پتانسیل معدنی و امیدبخش‌بودن زون‌ها
- انتخاب اهداف با بالاترین احتمال موفقیت
- تخمین ابعاد، وسعت و اهمیت اقتصادی ذخیره
طراحی عملیات صحرایی
- برنامه‌ریزی پیمایش‌های صحرایی و نمونه‌برداری چکشی
- طراحی آرایش و خطوط برداشت ژئوفیزیکی
- طراحی شبکه‌ها و گمانه‌های حفاری اکتشافی
- تدارکات لجستیک و آماده‌سازی کمپ صحرایی

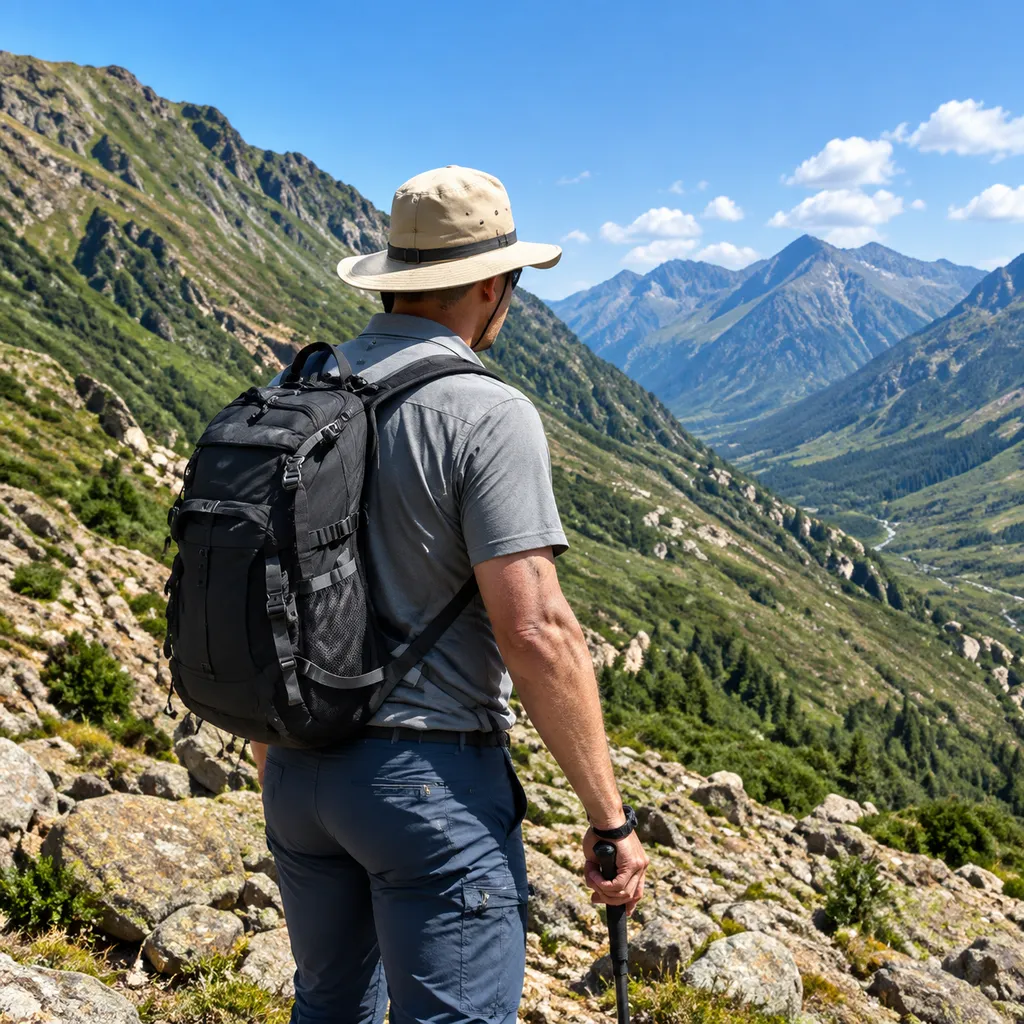

پیمایش صحرایی
نمونه‌برداری

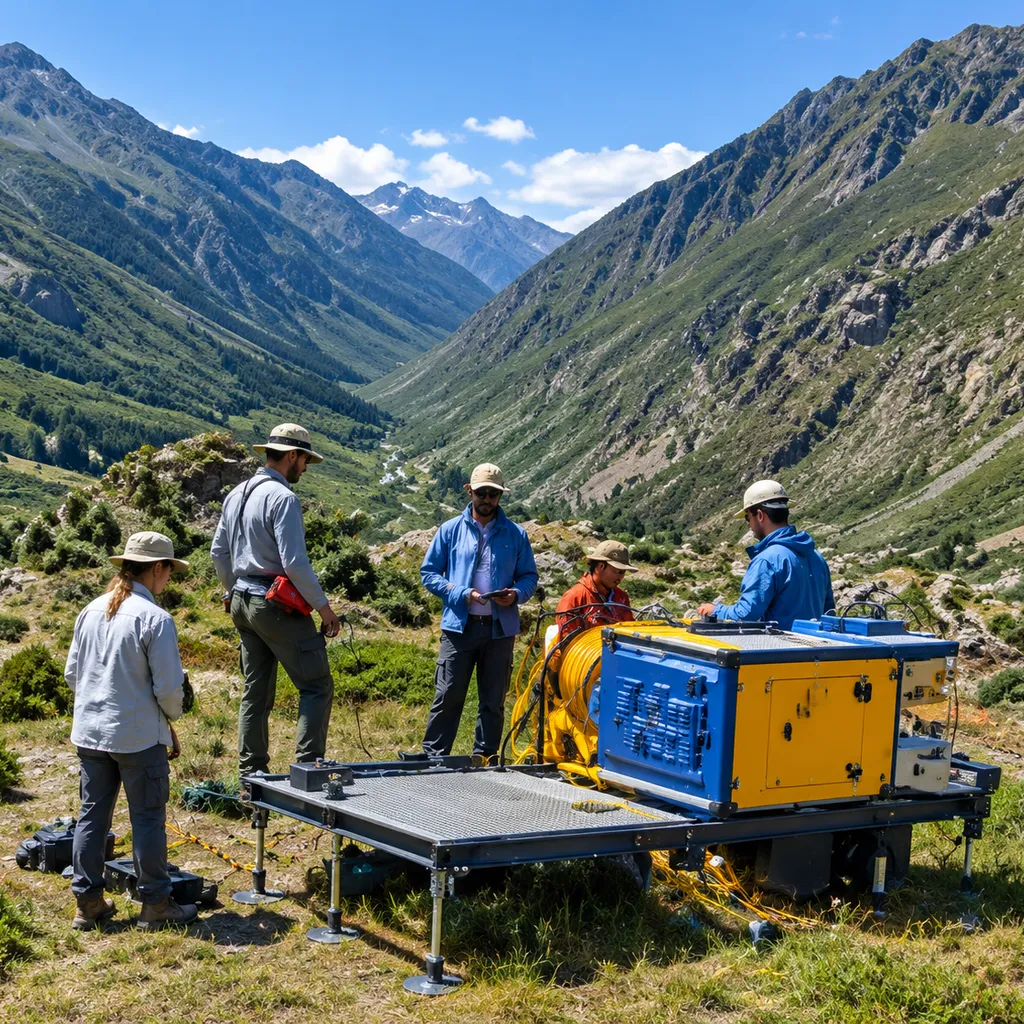

برداشت ژئوفیزیک

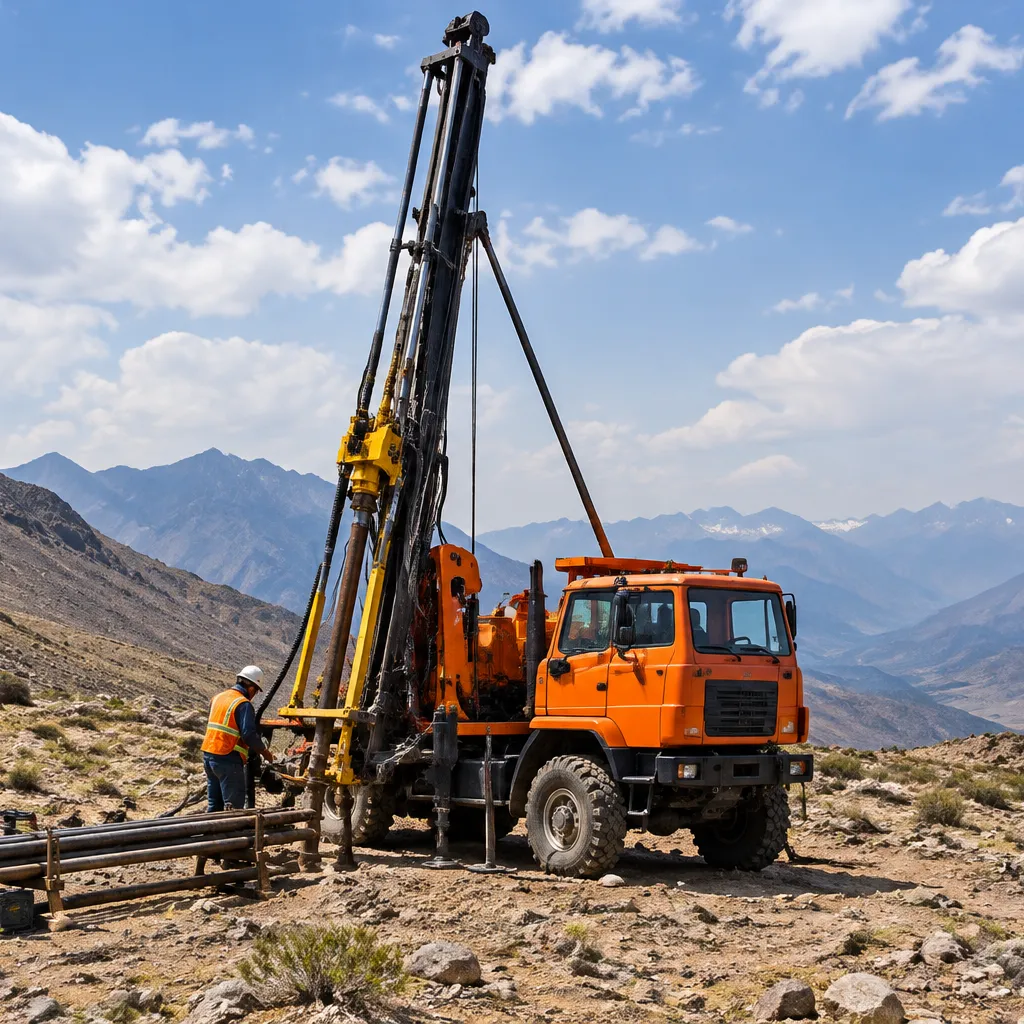

حفاری اکتشافیمزایای کلیدی و ملاحظات عملیاتی
مزایای اصلی
- پوشش سریع و یکپارچه در مناطق صعب‌العبور و پهنه‌های وسیع معدنی.
- ارزیابی مقدماتی غیرتخریبی با آلایندگی و آسیب زیست‌محیطی صفر.
- کاهش چشمگیر هزینه‌های پیمایش میدانی کور و نمونه‌برداری‌های گسترده.
- شناسایی زودهنگام هاله‌های دگرسانی پنهان و گسل‌های نامشهود در سطح.
محدودیت‌های فنی
- عمق نفوذ محدود؛ بازتاب‌ها صرفاً لایه بسیار سطحی زمین را ثبت می‌کنند.
- پوشش گیاهی متراکم، خاک ضخیم و واریزه‌ها پاسخ طیفی دگرسانی را می‌پوشانند.
- وابستگی به شرایط جوی، پوشش ابرها و خطای سایه‌های توپوگرافی در مناطق کوهستانی.
- نیاز قطعی به کالیبراسیون با نمونه‌های واقعی سنگ و داده‌های آنالیز آزمایشگاهی.
پرسش و پاسخ
سوالات متداول در خصوص سنجش از دور
آیا سنجش از دور به تنهایی برای اثبات و کشف ذخیره معدنی کافی است؟
خیر. سنجش از دور مناطق امیدبخش بر اساس شاخص‌های طیفی و ساختاری را مشخص می‌کند تا عملیات اکتشاف میدانی هدفمند شود. داده‌های ماهوارهای همواره باید با نقشه‌برداری زمین‌شناسی، ژئوشیمی، ژئوفیزیک و در نهایت حفاری اکتشافی تلفیق و اثبات شوند.
آیا سنجش از دور برای تمام انواع تیپ‌های کانساری کاربرد دارد؟
کارایی این روش به مدل ژنتیکی کانسار بستگی دارد. این روش برای سیستم‌های هیدروترمال با هاله‌های مشخص دگرسانی (مانند پورفیری مس-طلا، اپی‌ترمال طلا، رگه‌های پلی‌متال و گوسان‌ها) بسیار ایده‌آل است؛ اما برای کانسارهایی که فاقد بازتاب مشخص در سطح زمین هستند محدودیت دارد.
آیا مطالعات ماهوارهای جایگزین برداشت‌های میدانی زمین‌شناسی می‌شوند؟
خیر. سنجش از دور هدایت‌کننده و بهینه‌ساز پیمایش میدانی است، نه جایگزین آن. راستی‌آزمایی زمینی (Ground-truthing)، نمونه‌برداری از رخنمون‌ها و زمین‌شناسی صحرایی برای تأیید منشأ کانی‌شناسی آنومالی‌های طیفی کاملاً ضروری هستند.
